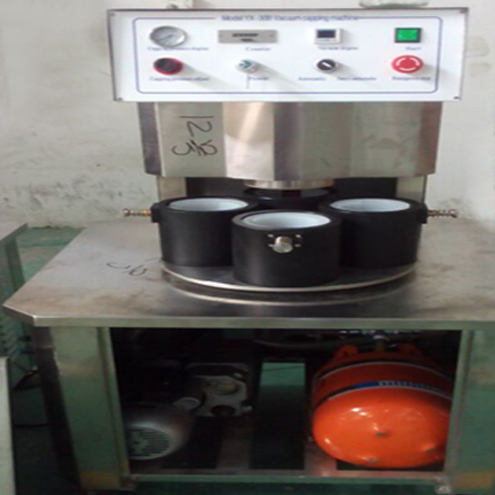

Mesin Penutup Botol Kaca Vakum Semi Otomatis Untuk Penutupan Tutup Logam

• Model: Mesin penutup vakum VK-SVC
• Catu daya: AC220V/50-60Hz
• Kecepatan pembatasan: 1200-1500bph
• Daya: ≤1.3KW (termasuk pompa vakum)
• Diameter tutup: Φ30-Φ85mm, Φ85-Φ110mm
• Tinggi botol: 50-180mm, 120－250mm
• Diameter botol: Φ30-Φ80mm, Φ80-Φ150mm
• Batasan derajat vakum: -0,08Mpa
• Torsi pembatasan: 5-25N.M
• Konsumsi udara: 0,5m3/0,7Mpa

Lihat Video

Mesin penutup seri ini diteliti dan diproduksi sendiri oleh kami dengan pengalaman produksi selama bertahun-tahun; merupakan ciptaan asli dalam negeri, menggunakan pompa vakum untuk menyedot debu, tersedia tingkat vakum tinggi, torsi penutup dan tingkat vakum dapat diatur sesuai permintaan, kompatibel dengan berbagai bentuk dan ukuran botol yang berbeda untuk penutupan, kompatibilitas yang kuat dan mudah disesuaikan.

Komponen pneumatik dan listrik utama berasal dari merek terkenal di dunia, kinerjanya stabil dan andal.

Banyak digunakan dalam botol kaca dengan tutup pelat timah, penutupan vakum untuk makanan, makanan kaleng, minuman, bumbu-bumbu, produk perawatan kesehatan, dan industri lainnya.

Parameter Teknis

• Model: Mesin penutup vakum VK-SVC
• Catu daya: AC220V/50-60Hz
• Kecepatan pembatasan: 1200-1500bph
• Daya: ≤1.3KW (termasuk pompa vakum)
• Diameter tutup: Φ30-Φ85mm, Φ85-Φ110mm
• Tinggi botol: 50-180mm, 120－250mm
• Diameter botol: Φ30-Φ80mm, Φ80-Φ150mm
• Batasan derajat vakum: -0,08Mpa
• Torsi pembatasan: 5-25N.M
• Konsumsi udara: 0,5m3/0,7Mpa

Petunjuk Pengoperasian Mesin Penutup Vakum Semi Otomatis

Struktur Dan Prinsip Kerja

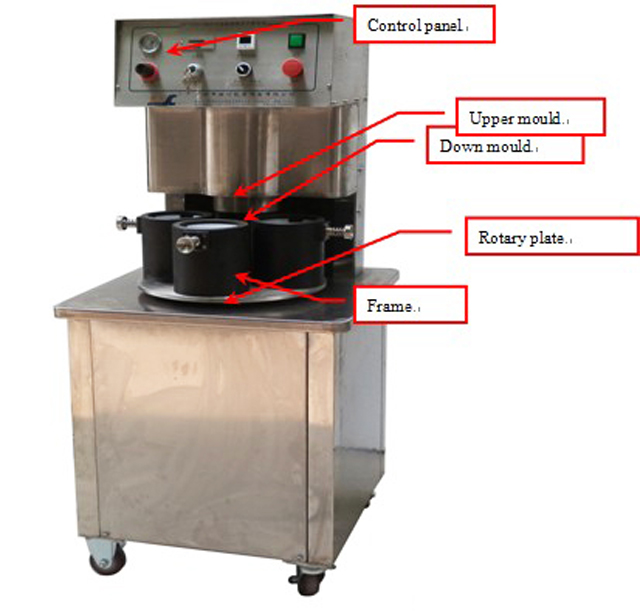

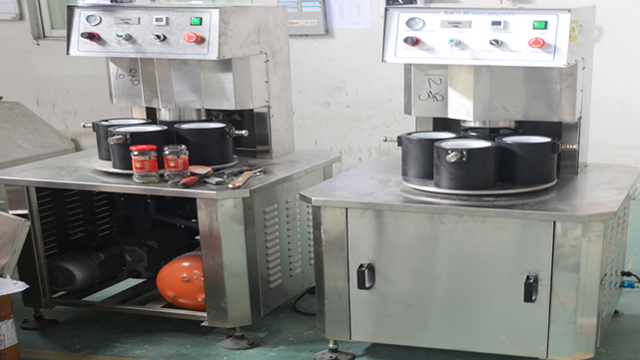

Gambar 1: Mesin penutup vakum

Prinsip Kerja Dan Fungsi

Mesin ini terdiri dari rangka mesin, cetakan atas dan bawah, sistem posisi putar, struktur penutup, sistem vakum, sistem kendali listrik dan tekanan.

Cara kerjanya: letakkan gelas beserta tutupnya ke dalam cetakan bawah, lalu letakkan cetakan bawah ke bagian tengah kepala penutup dengan tangan. Kemudian mesin akan menutup secara otomatis dengan vakum.

Mesin ini memiliki fungsi sebagai berikut:

Ketika Anda meletakkan cetakan bawah ke tengah kepala penutup, mesin akan secara otomatis menutup dengan vakum;

Fungsi pengaturan vakum terendah: jika mesin tidak dapat mencapai tingkat vakum seperti yang ditetapkan sebelumnya, mesin tidak akan bekerja untuk prosedur berikutnya;

Fungsi torsi pembatasan: Kepala pembatasan digerakkan oleh silinder udara, dan dapat disesuaikan dengan tekanan;

Struktur dan Komponen Utama:

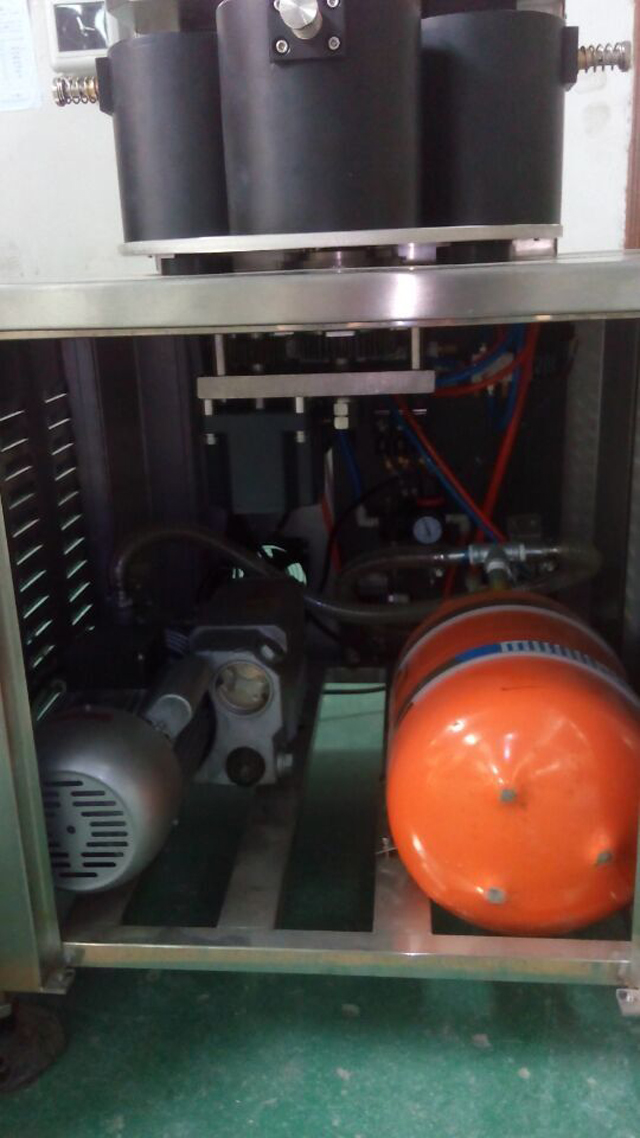

Pompa vakum dan tangki vakum:

Pompa vakum dan tangki vakum digunakan untuk mencapai fungsi vakum, pompa vakum harus dengan oli vakum, setengah dari oli vakum di dalamnya tidak apa-apa. Tidak diperbolehkan menggunakan mesin jika tidak ada lagi oli vakum di dalamnya

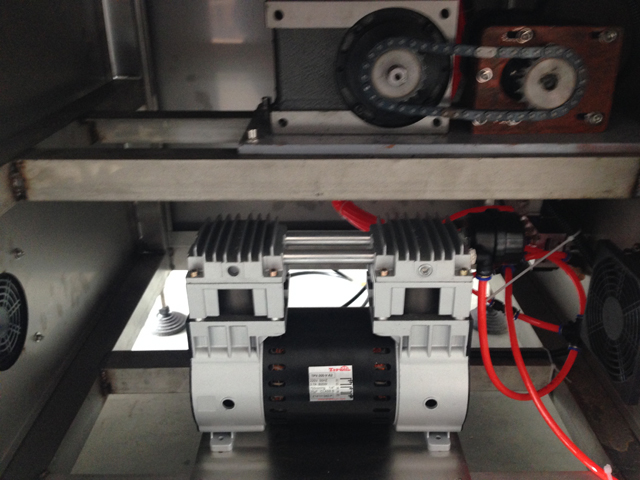

Gambar 2 Tangki vakum dan pompa vakum

Harap hubungkan pompa vakum dan tangki vakum seperti gambar di atas dan suplai daya

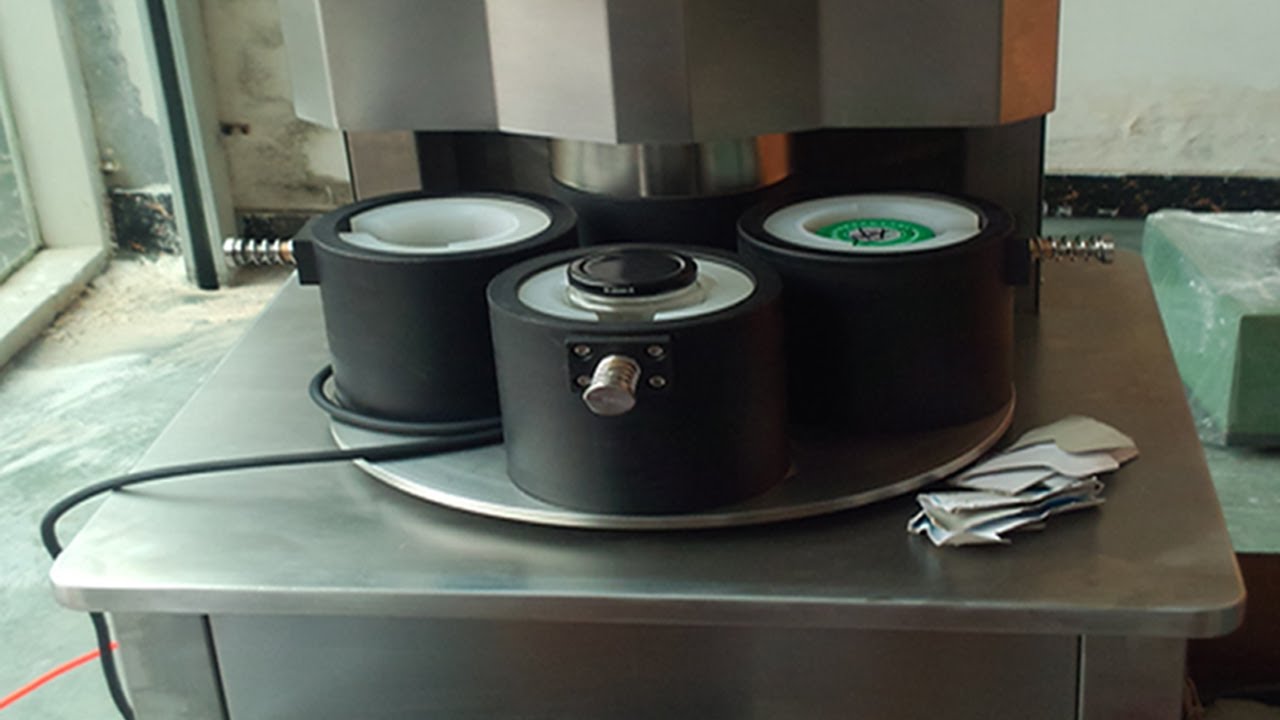

Struktur pelat putar

Gambar 3

Plat putar ini digerakkan dengan 4 langkah

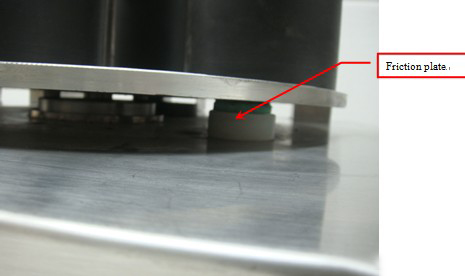

Untuk memastikan pelat putar bergerak dengan stabil, pelat putar ini menggunakan 3 pelat gesek untuk memberikan resistansi guna memastikan gerakan yang stabil. Mesin harus tetap bersih saat bekerja, dan pelat gesek akan aus secara bertahap, periksa secara teratur dan ganti secara teratur.

Gambar 4

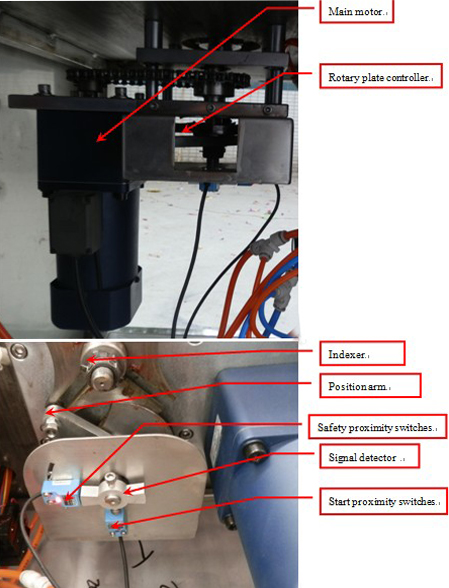

Pelat putar digerakkan oleh motor utama, saat detektor sinyal bergerak ke sakelar kedekatan awal dan mendapat sinyal (detektor sinyal dan sakelar kedekatan sekitar 2-3mm), cetakan atas bergerak ke penutupan, saat penutupan, motor masih bekerja, saat detektor sinyal bergerak ke sakelar kedekatan pengaman dan mendapat sinyal, motor berhenti bekerja.

Gambar 5

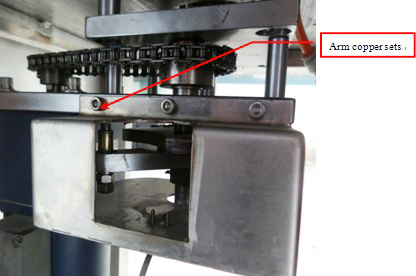

Set tembaga lengan akan aus saat bekerja, harus diberi sedikit gemuk secara teratur dan diganti jika rusak. Saat mengganti, Anda dapat melihat gambar 5

Struktur pembatasan

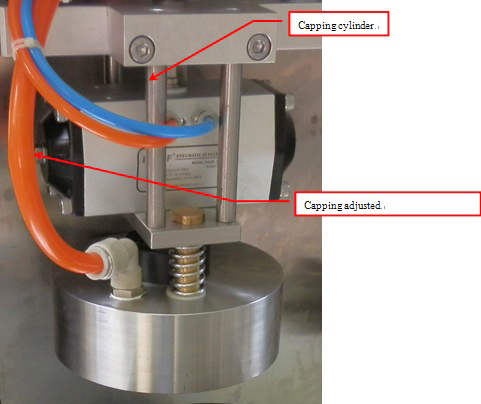

Penutup kepala

Kepala penutup digerakkan oleh silinder untuk mengangkat dan menurunkannya, saat kepala penutup turun ke penutup dan mencapai tingkat vakum seperti yang ditetapkan sebelumnya, kepala penutup akan bergerak ke prosedur berikutnya. Torsi penutup dapat disesuaikan dengan tombol tekanan penutup pada panel kontrol (Seperti yang dapat Anda lihat di panel kontrol)

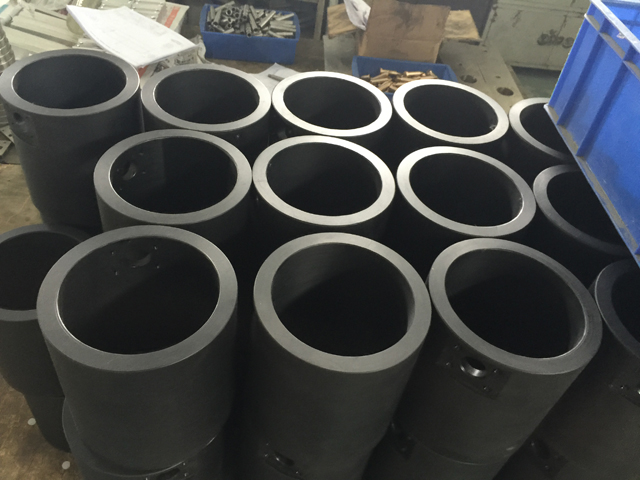

Karet merah di dalam kepala penutup adalah bagian yang mudah aus, perlu diperiksa dan diganti secara berkala. Saat menutup, kepala penutup harus dipasang dengan kencang pada penutup, Anda dapat meletakkan sesuatu di dalam cetakan bawah untuk mencapai ketinggian yang berbeda. Namun, ketinggiannya tidak boleh terlalu tinggi, atau jika terlalu tinggi, Anda tidak dapat mencapai fungsi vakum, tetapi jika tidak cukup tinggi, penutup tidak dapat dipasang. Biasanya jarak antara penutup dan bagian atas cetakan bawah adalah 16mm-19mm

Perangkat klik botol

Gambar 7

Alat klik botol berfungsi untuk mengencangkan botol selama penutupan, saat pelat putar diposisikan, silinder klik botol bergerak untuk mengencangkan botol guna memastikan penutupan yang baik.

Instalasi

1. Mesin harus berada di tempat yang bersih dan aman

2. Pastikan stop darurat tersedia (gambar 5)

3. Pasokan daya untuk memeriksa

4. Hubungkan mesin dengan pipa gas ke pemisah minyak dan air, sesuaikan tekanan udara menjadi 0,6Mpa

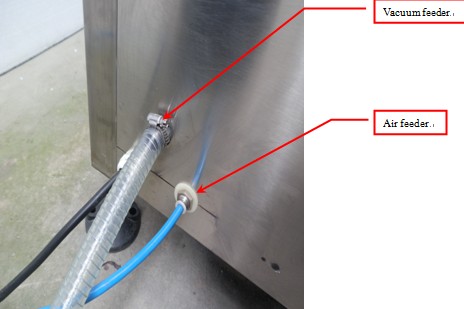

5. Hubungkan tangki vakum ke mesin. Pastikan tidak ada kebocoran gas.

Gambar 8

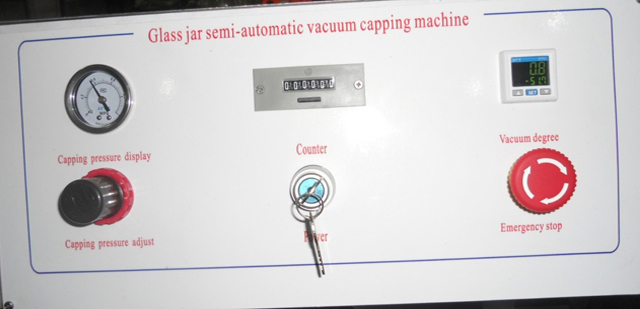

Pengoperasian panel kontrol

Gambar

Panel kontrol terdiri dari tabel tekanan pembatasan, pengaturan tekanan pembatasan, penghitung, sakelar daya, pengaturan vakum dan penghentian darurat.

1. Penyesuaian tekanan pembatasan dapat digunakan untuk menyesuaikan torsi pembatasan. Bila searah jarum jam, tekanan meningkat, torsi pembatasan lebih kuat. Bila berlawanan arah jarum jam, tekanan menurun, torsi pembatasan lebih kecil.
2. Berhenti darurat, ketika terjadi sesuatu yang darurat, tekan tombol berhenti darurat, maka mesin akan berada dalam situasi aman
3. Penghitung berfungsi untuk menghitung banyaknya gelas yang telah anda produksi, jika anda menekan tombol reset maka penghitung akan menghitung nol.
4. Jika perlu menyesuaikan tingkat vakum, tekan “M” di tabel penyesuaian vakum, dan akan menampilkan “St1”, tekan “︽” “︾” untuk menyesuaikan

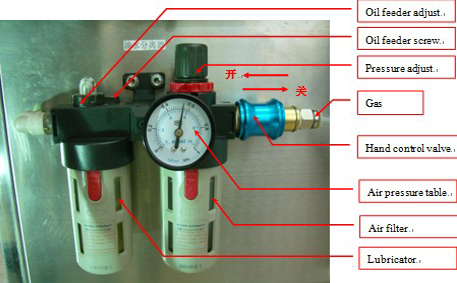

Pemisah minyak dan air serta tekanan dan pengaturannya (Gambar 10)

Gambar 10

Pemisah minyak dan air terdiri dari katup kontrol tangan, pengatur tekanan, tabel tekanan udara, pengatur oli, filter udara dan pelumas;

Katup kontrol tangan berfungsi untuk menghidupkan dan mematikan seluruh pasokan udara mesin;

Pengaturan tekanan adalah untuk memasok tekanan ke mesin. Bila searah jarum jam, tekanan akan meningkat. Bila berlawanan arah jarum jam, tekanan akan berkurang.

Tabel tekanan udara untuk menampilkan tekanan kerja mesin;

Penyetelan oli adalah untuk memasok oli ke mesin. Bila searah jarum jam, oli akan berkurang. Bila berlawanan arah jarum jam, oli akan bertambah.

Filter udara berfungsi untuk membuang air dari udara tekan. Ketika tekanan pemisah minyak dan air menjadi nol, maka filter udara akan membuang air secara otomatis.

Pelumas berfungsi untuk memasok oli bagi mesin, pertama-tama pasokan udara harus dimatikan, lalu masukkan sedikit oli ke dalam pelumas, sekitar 2-3 bulan setiap kali.

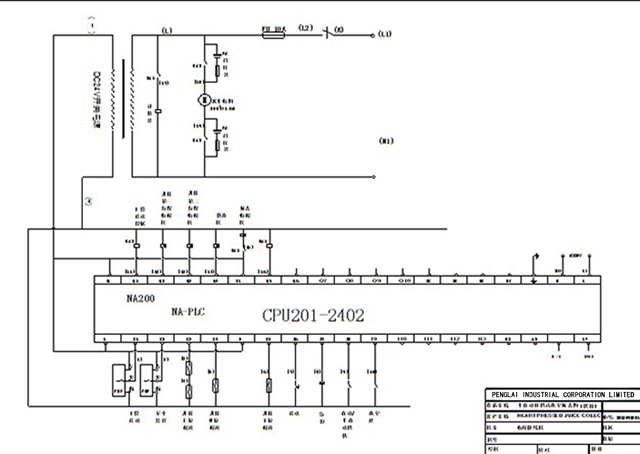

Gambar listrik untuk mesin penutup vakum
