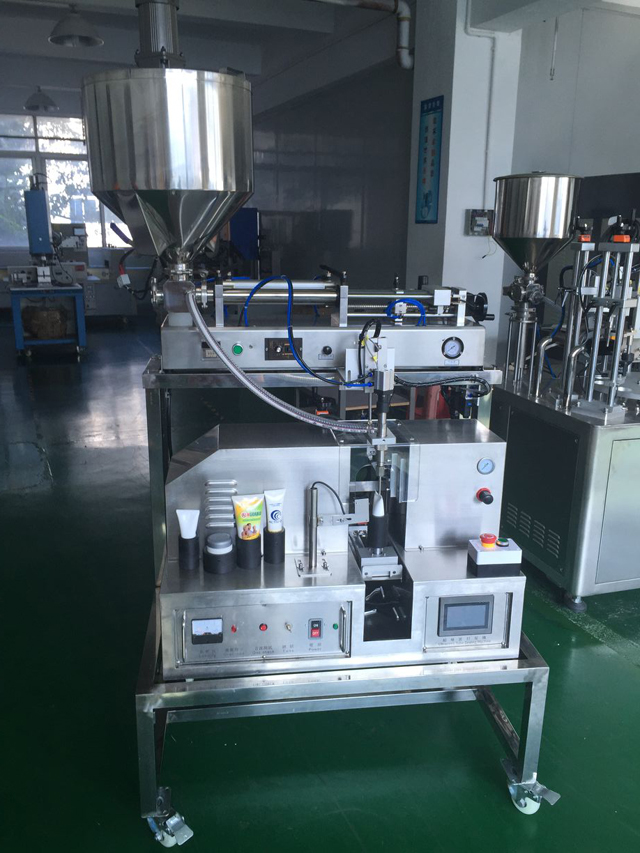

Mesin Pengisi Tabung Semi Otomatis Dengan Peralatan Penyegel Ultrasonik

• Model: VK-TFS-002U
• Catu Daya: 220V/50HZ/Fase Tunggal
• Daya: 1500w
• Frekuensi: 20kHz
• Panjang Tabung: 40-280mm
• Diameter Tabung: 10-80mm
• Volume pengisian: A: 5-30ml B: 6-60ml C: 10-120ml D: 25-250ml E: 50-500ml (Opsional)
• Ukuran: 735*670*1300mm
• Berat: 130kg

Lihat Video

Fungsi Dan Aplikasi

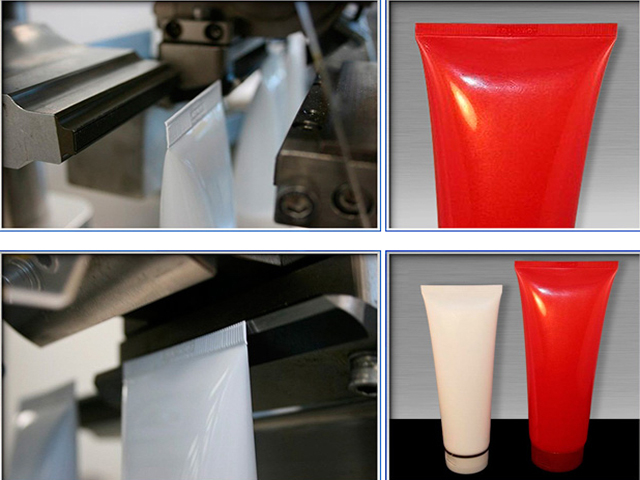

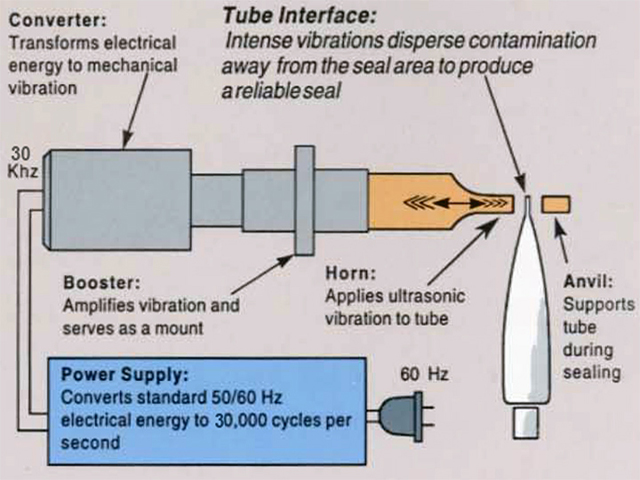

Gunakan ultrasonik untuk mengelas ujung tabung plastik lunak. Tidak memerlukan perekat, pengisi, atau pelarut apa pun saat mengelas, tidak mengonsumsi banyak panas, dan mudah dioperasikan, kecepatan pengelasan tinggi, efisiensi tinggi.

Mesin ini banyak digunakan dalam pasta gigi, kosmetik, produk medis, makanan dan tabung industri dll.

Parameter Utama

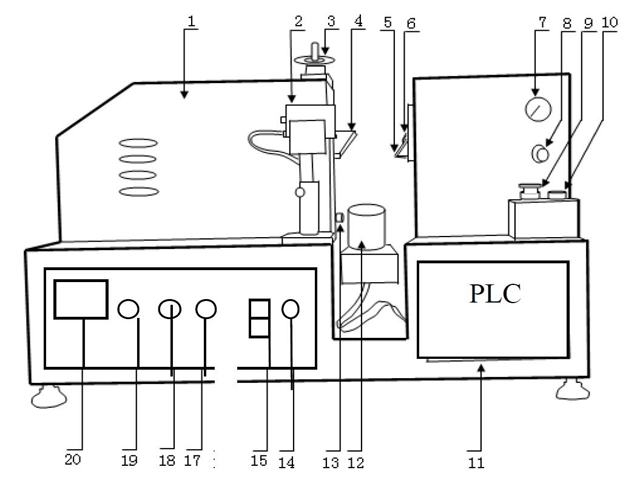

Tata Letak Mesin Penyegel

1. Badan utama
2. Sensor
3. Penyesuaian Tinggi Tabung
4. Cetakan depan
5. Cetakan belakang
6. Pemotong
7. Pengukur tekanan gas
8. Penyesuaian tekanan gas
9. Tombol darurat
10. Tombol mulai
11. Sistem Pemrosesan Akhir (PLC)
12. Pemegang
13. Penyesuaian celah cetakan
14. Lampu daya
15. saklar daya
16. Lagu
17. Pemeriksaan OSC
18. Lampu kelebihan beban
19. Meteran pemuatan

(Catatan: Harap periksa sekrup cetakan depan jika dengan kunci yang kuat, karena khawatir saat transportasi dan sekrupnya longgar)

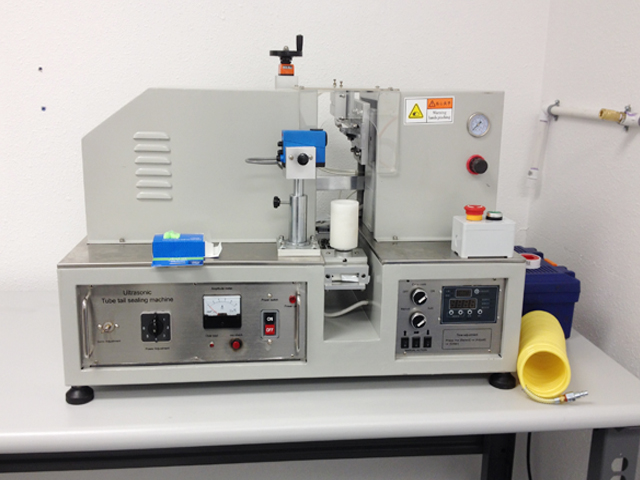

Bagian Penyegelan

• Motor start: ini untuk mengontrol agar pemegang tabung tetap berjalan
• Mulai silinder pengumpanan: ini untuk mengontrol pengumpanan pemegang tabung
• Pengaktifan silinder ultrasonik: ini untuk mengontrol kerja cetakan atas dan cetakan bawah.
• Mulai silinder pemangkasan: ini untuk mengontrol pemotong
• Isi Silinder: Ini untuk mengontrol bintang silinder kepala Pengisi atau Berhenti saat manual
• Isi mulai: Ini untuk mengontrol bintang pengisian atau berhenti saat manual
• Mulai ultrasonik: Ini untuk mengontrol frekuensi, ini sama dengan “18. Pemeriksaan OSC”
• Orientasi Tabung Aktif: ini untuk mengontrol Sense aktif/nonaktif.
• Pengaturan waktu: Ini untuk Menyesuaikan waktu Penundaan/Waktu Pengelasan/Waktu Penahanan
• Waktu tunda: 0,80
• Waktu pengelasan: Tabung Dia 20, waktu akan sekitar: 0,20, Tabung dia 30, waktu akan sekitar 0,40, Tabung dia 40, waktu akan sekitar 0,50, Tabung dia 50, waktu akan sekitar 0,7
• Waktu penahanan: 0,35

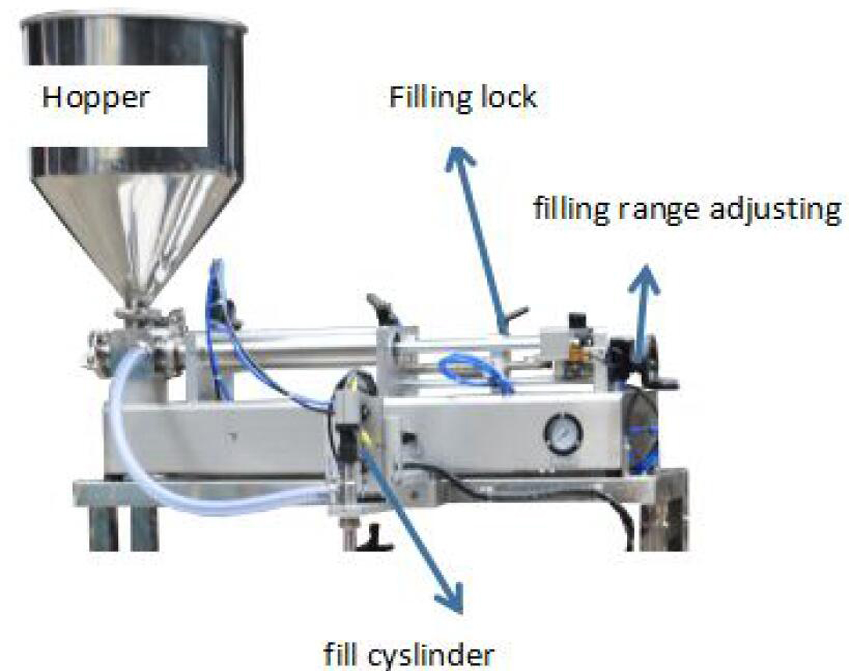

Mengisi Bagian

Proses Operasi

1. Hubungkan daya dan udara bertekanan dengan benar (saran 0,5MPa).
2. Tekan tombol Daya
3. Tekan tombol 'OSC check' dan atur 'tombol Tune' secara bersamaan. Gunakan sekrup pada tombol Tune untuk memutar ke Kiri atau Kanan sambil mencari 'Lampu sinyal' minimum (kurang dari 1A) untuk mengatur 'Penyesuaian frekuensi'. (Jangan tekan 'OSC check' terus-menerus, tekan sebentar-sebentar)
4. Taruh tabung pada dudukannya.
5. Tekan 'Ultrasonic cylinder start', cetakan depan dan belakang akan tertutup. atur 'Moulds gap adjustment', biarkan dua cetakan saling bersentuhan dan tidak ada celah. Tekan 'Cutter controller' dan pastikan pemotong akan bekerja dengan lancar. (perlu meletakkan tabung plastik pada dudukan tabung saat Anda melakukan penyetelan)
6. Atur cetakan depan, cetakan belakang, dan pemotong pada posisi semula.
7. Letakkan tabung pada 'Holder' dan tekan 'Feeding cylinder start', tabung akan berjalan di antara dua cetakan. Sesuaikan tinggi holder jika perlu. (sarankan tabung lebih tinggi dari cetakan belakang 2 hingga 3 mm)
8. Kembalikan tabung ke posisi semula.
9. Atur ke status otomatis, nyalakan sensor jika tabung memiliki kode warna, jika tidak, matikan saja.
10. Tekan 'Otomatis' maka mesin akan bekerja secara otomatis.

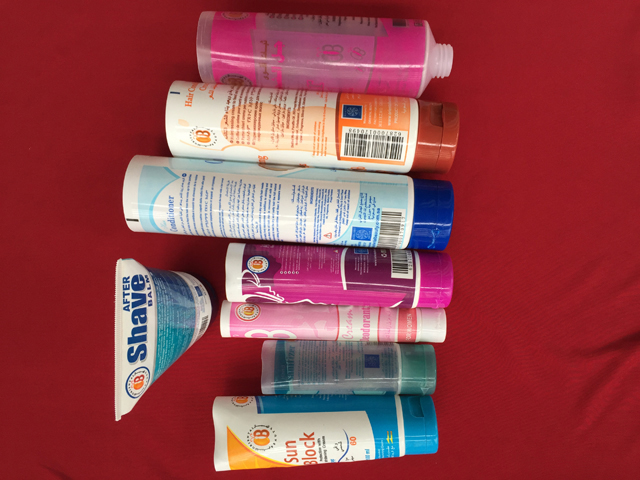

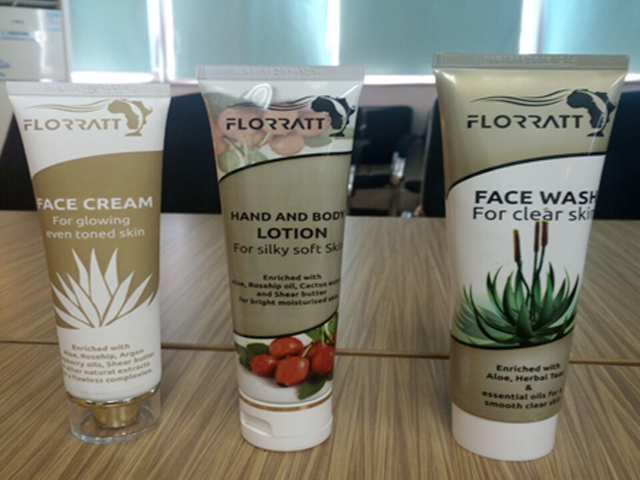

Sampel

Kegagalan dan Solusinya
