Aplikator Label Bendera Semi Otomatis Untuk Pengemasan Makanan Hewan Peliharaan dari Tulang Anjing

• Mesin ini digunakan untuk pelabelan lipat pada rangkaian kawat dan batang bundar serta tulang anjing, produk hewan peliharaan, pipa, dan sebagainya;
• Parameter label yang berlaku: diameter dalam kumparan label 76mm, diameter luar Max 240mm; (Spesifikasi lain perlu disesuaikan),
• Bahan label: PVC, PET, kain, kertas, dll;
• Spesifikasi label: sesuai dengan mesin tertentu.
• Akurasi pelabelan: ± ≤ 0,2 mm;
• Kapasitas: 1500 Pcs/Jam;
• Tekanan udara: 0,4-0,6Mpa Konsumsi udara 0,15m3/menit
• Catu daya 220V/50-60HZ/Fase tunggal (standar AS dapat disesuaikan)
• Dimensi keseluruhan: 630 * 740 * 1040 mm (P * L * T);
• Berat mesin: sekitar 86KG;

Mesin pelipat label semi otomatis ("Bendera" adalah istilah yang digunakan oleh industri untuk menunjukkan sinyal label yang menarik perhatian yang mengingatkan konsumen untuk membaca label dengan saksama karena adanya informasi baru yang signifikan).

Label bendera merupakan solusi produk yang ideal untuk mengidentifikasi produk dan membedakannya satu sama lain. Jika Anda memiliki banyak produk serupa yang tampak serupa, label bendera dapat menawarkan cara untuk mengidentifikasi produk tersebut dengan lebih baik. Misalnya, kabel komputer banyak menggunakan jenis label ini. Namun, label bendera juga umum digunakan pada perhiasan. Di sini, toko-toko memberi label pada cincin, gelang, dan kalung secara individual dengan label bendera.

Dengan label bendera, Anda dapat mengidentifikasi tujuan suatu produk (kabel VGA atau HDMI) dengan cara yang sederhana namun efektif. Nama label bendera berasal dari "elemen bendera" yang dibuat karena penerapan label tersebut. Label bendera diproduksi pada bahan yang kuat dan ditempatkan di sekitar produk tertentu.

Selain menata produk, label bendera juga memberikan daya tarik visual yang lebih pada produk Anda. Dengan begitu, Anda akan menonjol dari pesaing dan memiliki ruang ekstra untuk informasi produk Anda.

Gunakan label bendera untuk tujuan fungsional dan komersial.

Pertama-tama, terima kasih banyak telah memilih produk kami - mesin pelipat bendera semi-otomatis. Agar fungsi produk ini dapat berfungsi secara maksimal dan memastikan keselamatan dan kepentingan Anda, harap baca manual ini dengan saksama sebelum pemasangan.

Tindakan pencegahan keselamatan dalam mengoperasikan mesin pelabel stiker semi otomatis:

• Sebelum menyalakan, harap konfirmasikan tegangan catu daya (AC220V), tekanan udara 4-6 kg, dan catu daya eksternal harus diarde dengan andal.
• Jangan halangi lubang pendingin pada casing.
• Teknisi non-profesional dilarang membuka casing.
• Dilarang keras menyentuh area jangkauan aksi saat peralatan sedang beroperasi.
• Jika terjadi kegagalan peralatan, matikan sakelar daya terlebih dahulu, dan perawatan langsung sangat dilarang.

Kinerja & Parameter Mesin Pelabel Jenis Bendera Semi Otomatis:

• Mesin ini digunakan untuk melipat dan memberi label pada rangkaian kawat dan batang bundar serta produk kunyah tulang anjing untuk hewan peliharaan;
• Parameter label yang berlaku: diameter dalam kumparan label 76mm, diameter luar Max240mm; (Spesifikasi lain perlu disesuaikan),
• Bahan label: PVC, PET, kain, kertas, dll;
• Spesifikasi label: sesuai dengan mesin tertentu.
• Akurasi pelabelan: ± ≤ 0,2 mm;
• Kapasitas: 1500 Pcs/Jam;
• Dimensi keseluruhan: 630 * 740 * 1040 mm (P * L * T);
• Berat mesin: sekitar 86KG;
• Jenis yang berlaku: sesuai dengan model spesifik.

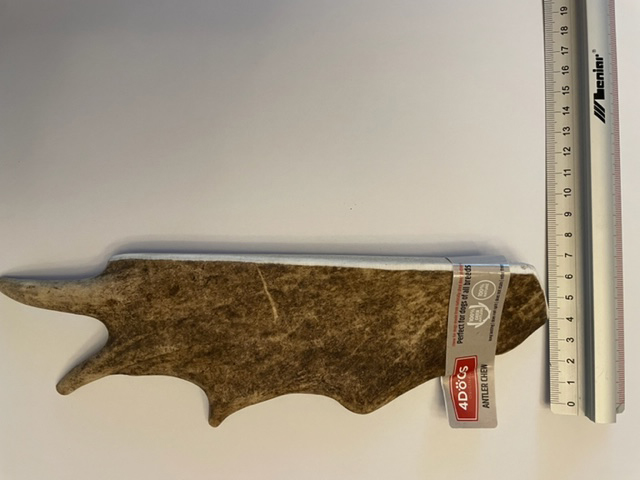

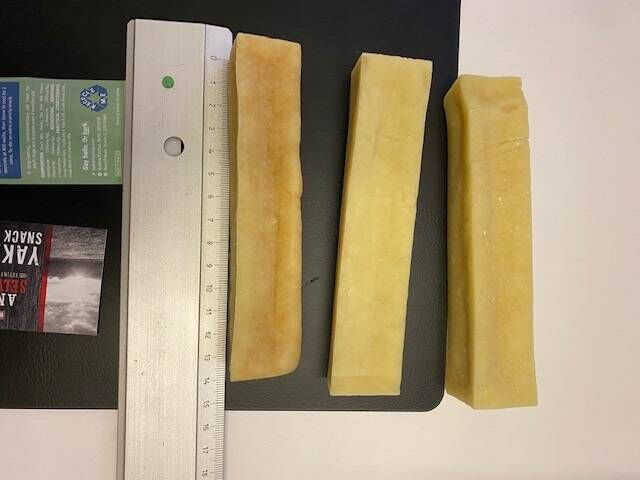

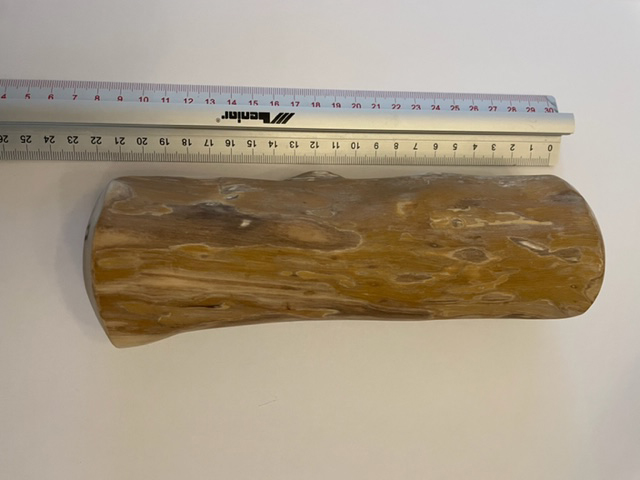

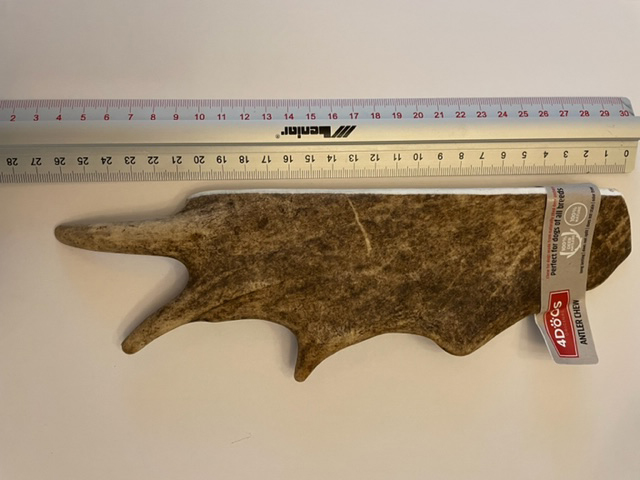

Sampel Tulang Anjing:

Petunjuk Pengoperasian Mesin Pelabel Semi Otomatis:

Instalasi:

1. Pindahkan peralatan ke posisi pemasangan yang diinginkan.
2. Tekan rem roda universal dan kencangkan roda universal agar stabil.

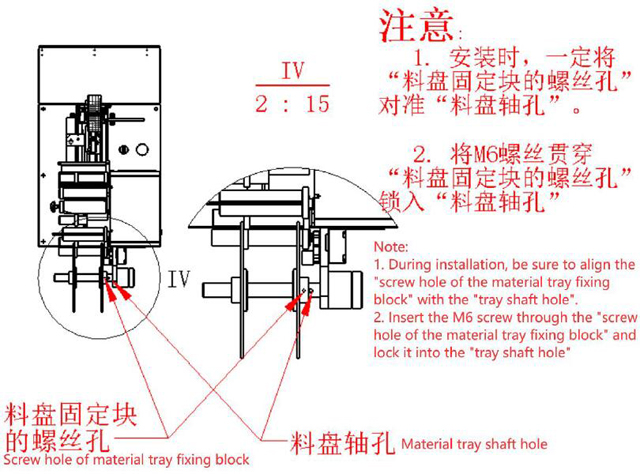

3. Pemasangan sekat label: selama pemasangan, pastikan untuk menyelaraskan "lubang sekrup blok pemasangan baki" dengan "lubang poros baki", dan kunci sekrup M6 melalui "lubang sekrup blok pemasangan baki" ke dalam "lubang poros baki"

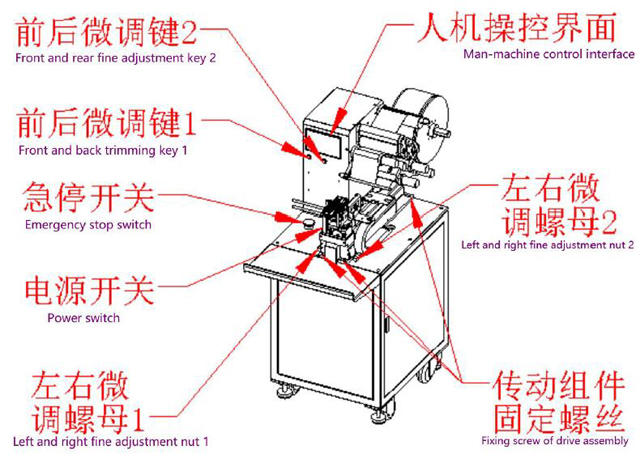

Penampilan Peralatan, Bagian Penting, dan Antarmuka Kontrol Manusia-Mesin

Bagian penting.

Layar utama.

• Kuantitas Batch: Ketika output aktual lebih besar atau sama dengan output yang direncanakan, peralatan berhenti bekerja.
• Kuantitas: Jumlah keluaran dapat diatur ulang dengan menekan tombol "Set Zero".
• Pelabelan telah dibuka (pelabelan dimulai)/dikunci (pelabelan ditangguhkan):
• Setelah menghentikan pelabelan selama waktu tertentu ("penguncian otomatis" di layar "kontrol manual" dapat mengatur waktu, satuannya adalah "detik"), sistem akan secara otomatis mengunci (pelabelan ditangguhkan), dan tekan tombol ini untuk membuka kunci.

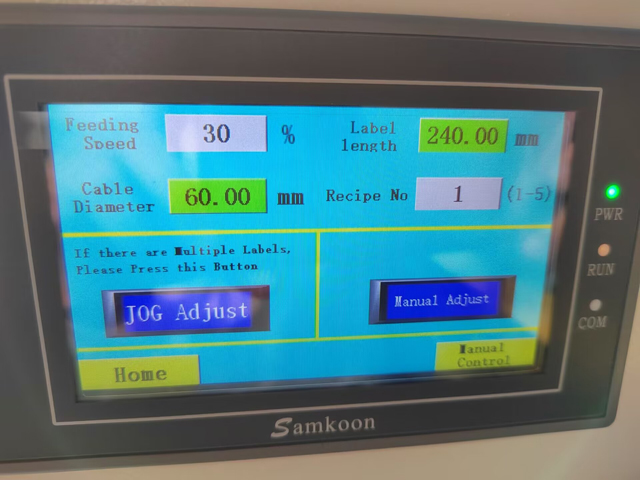

Parameter.

• Kecepatan pengumpanan: A. Mengacu pada kecepatan pelepasan label dari pelat pelepas, disesuaikan dari 0-100%.
• Panjang label: Panjang label tunggal, dalam mm.
• Nomor Resep: Lima kelompok dapat dipesan.
• Jog: Klik tombol ini, dan sistem akan secara otomatis mengeluarkan label satu kali.
• Tekan lama dan keluarkan label: tekan dan tahan tombol ini hingga "OK" muncul, dan panjang label akan dihitung secara otomatis satu kali.

Kontrol Manual

• Penundaan penerimaan label: waktu jeda setelah label selesai dan pelat penyerap label dibuka.
• Kecepatan pelat label: kecepatan kepala indikator yang menerima label, disesuaikan 0-100%.
• Panjang label: mengontrol panjang label yang terkelupas dari pelat Label, dalam mm.
• Posisi saat ini: tampilan jarak posisi waktu nyata dari modul transmisi label geser, unit: mm;
• Pelabelan tunda: Setelah sakelar induksi dipicu oleh kabel, pelabelan akan ditunda.
• Penguncian otomatis: mengatur berapa lama label akan terkunci secara otomatis setelah label dihentikan.
• Maju: tekan tombol "Maju", modul penggerak label akan meluncur maju, dan fungsi ini dapat menyesuaikan jarak posisi penerimaan tanda.
• Kembali: tekan tombol "Kembali", modul penggerak label akan meluncur ke belakang, dan fungsi ini dapat menyesuaikan jarak posisi awal label.
• Reset: tekan tombol reset untuk mengembalikan kepala label ke nol.
• Meniup pipa: klik tombol ini untuk meniupkan udara melalui pipa.
• Hisap standar: klik tombol ini untuk menyedot pelat standar.
• Cocok: tekan tombol "cocok", dan silinder udara yang dijepit oleh pelat kosong lurus dan silinder bergerak atas dan bawah dari modul penempatan harness kawat akan bergerak,
• Peniupan label: klik tombol ini untuk menyedot pelat label agar dapat ditiup.
• Label keluar: tekan dan tahan tombol ini untuk memberi label keluar.
• Tindakan serial/tindakan tunggal: tindakan serial merujuk pada penyelesaian siklus produksi setiap kali dipicu, dan tindakan tunggal merujuk pada penyelesaian tindakan tunggal setiap kali dipicu.

Metode Operasi:

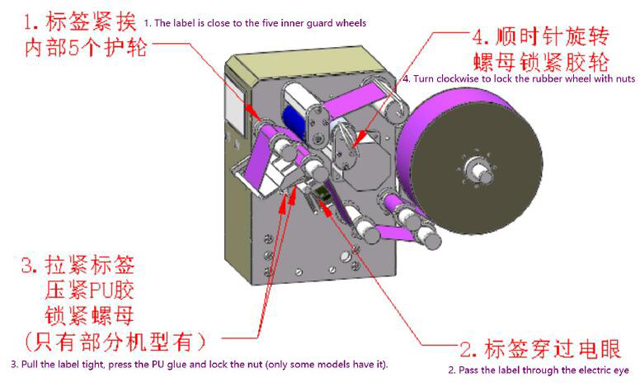

Untuk pemasangan label, pasang label pada modul pelepas label seperti ditunjukkan pada gambar di bawah.

Rintisan

Putar sakelar daya searah jarum jam untuk menyalakan daya. Tekan tombol berhenti darurat dan putar searah jarum jam untuk mengatur ulang.

Perubahan jalur dan penyesuaian mesin

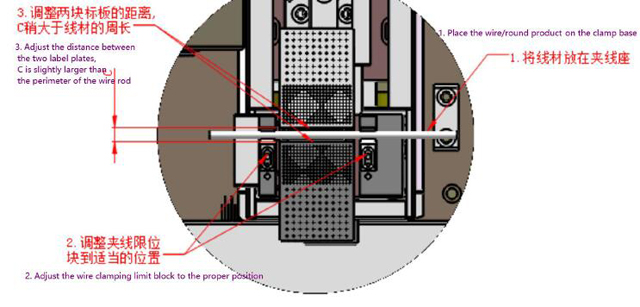

Sesuai dengan diameter kawat, sesuaikan jarak antara dasar kabel dan papan seperti yang ditunjukkan pada gambar di bawah ini

Masukkan lebar kertas pendukung dan diameter kawat masing-masing pada kolom lebar kertas pendukung pada Gambar 3.

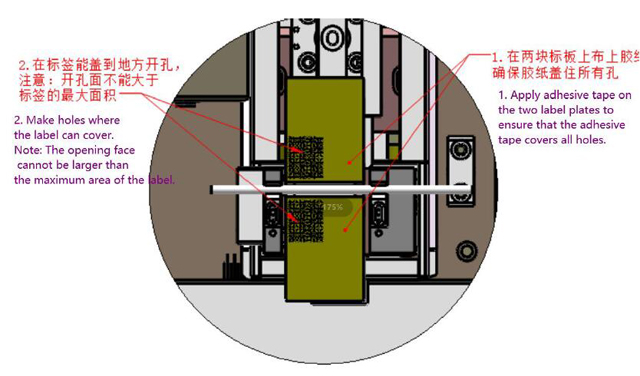

Tempelkan selotip dan buat lubang

Bagian depan dan belakang label tidak sejajar

Dalam proses produksi, jika label tidak sejajar di bagian depan dan belakang, Anda dapat langsung menyesuaikannya di kolom "Lebar kertas bagian bawah", Anda juga dapat mengklik "tombol penyesuaian halus depan dan belakang 1" dan "tombol penyesuaian halus depan dan belakang 2" untuk menyesuaikan, dan ubah 0,1 mm setiap kali Anda mengklik.

Label kiri dan kanan tidak sejajar

Jika sisi kiri dan kanan label tidak sejajar setelah label dilipat dua, pertama-tama kendurkan keempat sekrup pengunci rakitan penggerak, lalu sesuaikan mur penyetelan halus kiri dan kanan sesuai dengan arah deviasi dan derajat label, dan terakhir kunci keempat sekrup pengunci rakitan penggerak.

Pemeliharaan Peralatan Aplikator Label Jenis Bendera:

• Tekanan berat sangat dilarang, harap tetap bersih setiap saat;
• Lumasi dan rawat mesin sesuai jadwal;
• Tambahkan oli pelumas ke posisi bergerak pelat label sebulan sekali
• Periksa secara berkala apakah ada oli pelumas di wadah oli pemisah oli-air. Jika tidak, isi ulang tepat waktu.
• Periksa keausan sabuk sinkron di semua bagian mesin setiap tiga bulan
