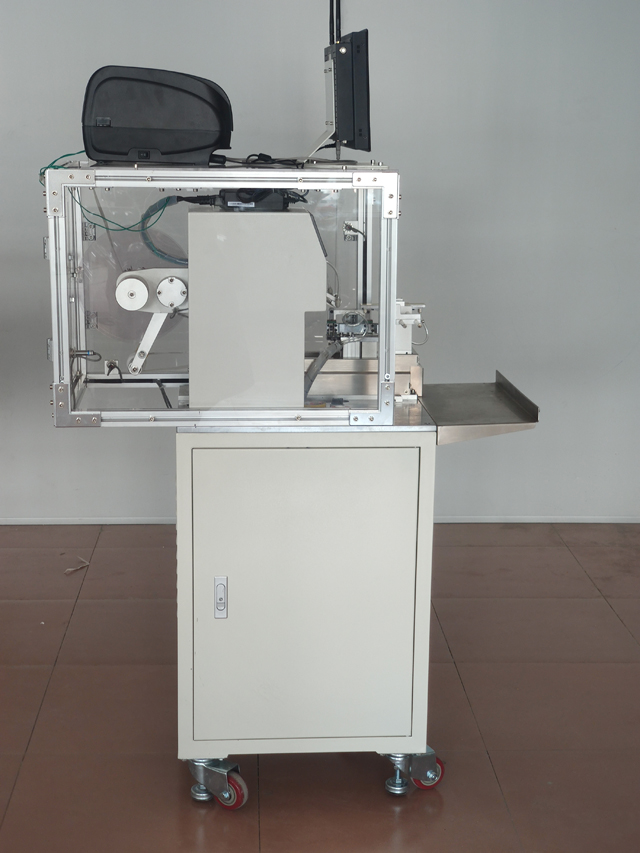

Mesin Pelabelan Lipat Stiker Kabel Kawat Semi Otomatis

Model: VK-T807
Akurasi Pelabelan: ±0,2mm;
Kecepatan Pelabelan: 1500-1800 pcs/H
Tipe Diameter Kawat Kecil: Kecepatan 2000p Pcs/H
Ukuran Produk yang Berlaku: Tipe Dasar: Diameter: 6~15mm
Tipe Diameter Kecil: 1~5mm
Tipe Diameter Besar: Lebih Dari 15mm Perlu Disesuaikan
Ukuran Label yang Berlaku: Panjang: 25~210mm Produk Di Luar Rentang Ini Perlu Disesuaikan Lebar: 10~65mm
Ukuran Keseluruhan: 850*650*1300 Panjang × Lebar × Tinggi, Label Panjang Akan Meningkatkan Dimensi Lebar
Catu Daya yang Cocok: 220v/50hz;
Berat Keseluruhan: 128 Kg.

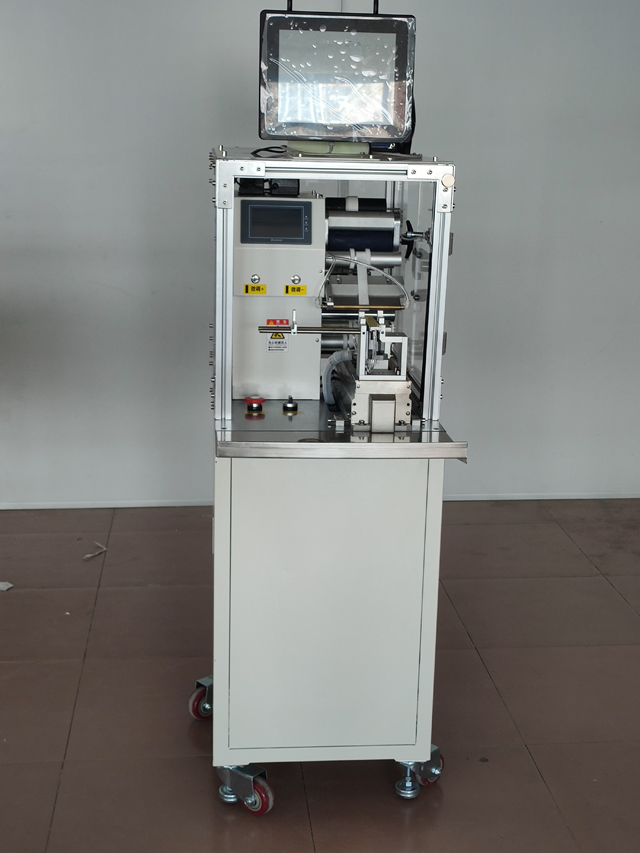

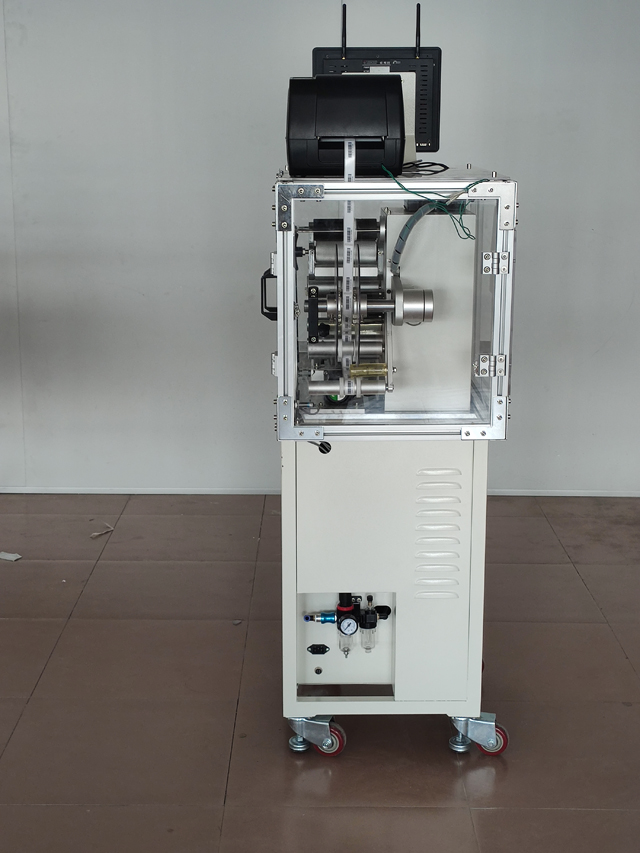

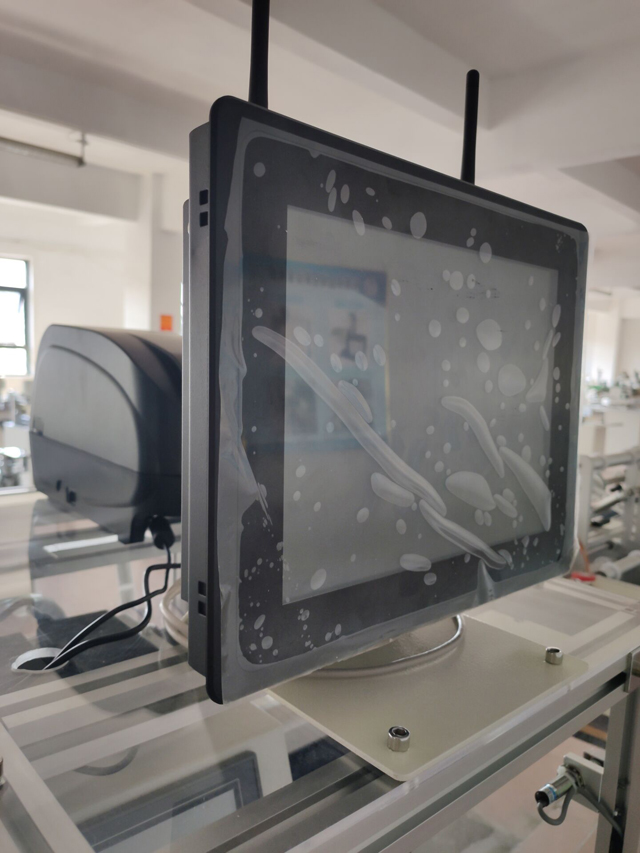

Bagian QR Coder Dengan Printer Real-Time

Parameter teknis model standar, persyaratan dan fungsi khusus lainnya, dapat disesuaikan.

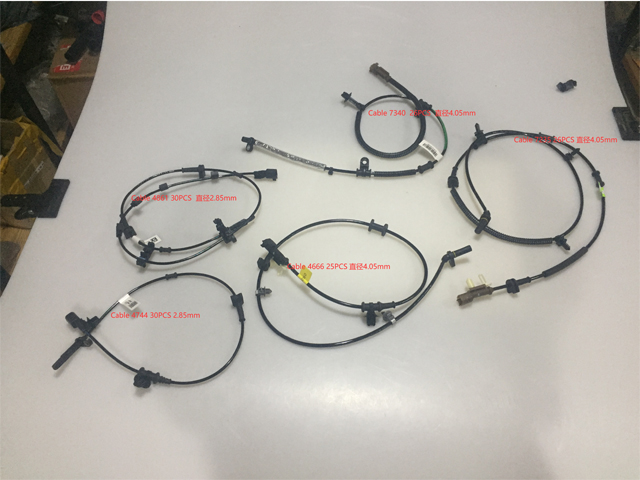

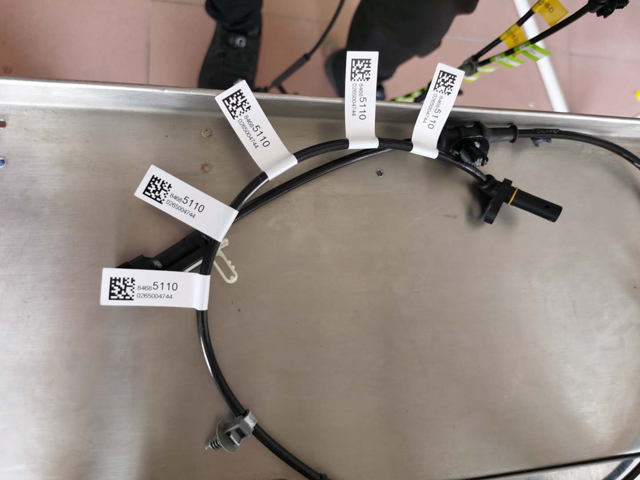

Berlaku untuk melipat label pada semua jenis kawat dan kabel, seperti kabel listrik, kabel periferal komputer, kabel sensor elektronik, kabel headphone, kabel listrik, kabel serat optik, kabel saluran, kabel pipa, kabel USB, kabel faks/printer, dll.

Berlaku untuk berbagai ukuran produk, mudah menyesuaikan dan mengganti produk yang berbeda.

Proses Operasi:

Prinsip inti: Sensor mendeteksi produk yang lewat, mengembalikan sinyal ke sistem pengendali pelabelan, sinyal diproses melalui pemrosesan PLC, mengirimkan label ke posisi produk yang telah ditetapkan pada waktu yang tepat, saat produk mengalir melalui mekanisme penutup, label akan tertutup rapat, tindakan pelabelan selesai.

Prosedur: Pasang produk -> Deteksi Produk (otomatis) -> pelabelan (otomatis) -> Penutupan (otomatis) -> kumpulkan produk yang berlabel.

Fitur

Berbagai macam aplikasi, cocok untuk spesifikasi produk yang berbeda;

Penggunaan yang mudah, penyesuaian rentang yang luas, pelabelan pada produk dengan spesifikasi berbeda.

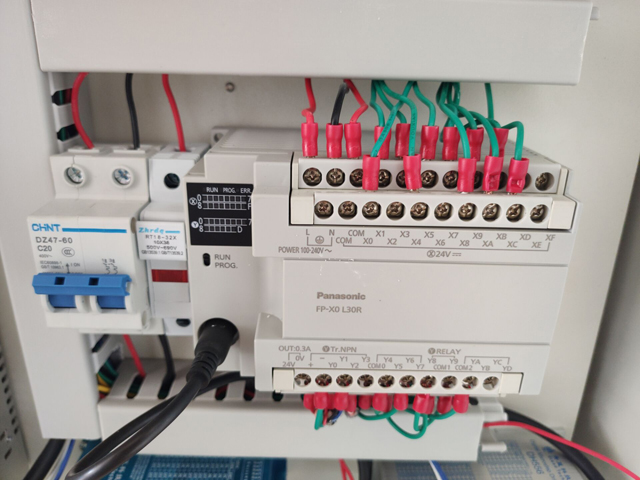

Stabilitas tinggi, sistem kontrol elektronik canggih yang terdiri dari mata listrik label Panasonic PLC Jerman, peralatan pendukung operasi 7 × 24 jam;

Rentang Aplikasi:

Label yang Berlaku: label/film berperekat, kode pemantauan elektronik, kode batang, dan sebagainya.

Aplikasi: kawat dan kabel, lebar besar, multi-spesifikasi, produk label lipat presisi tinggi.

Industri yang Berlaku: Banyak digunakan dalam industri elektronik, kawat, kabel, dan industri lainnya.

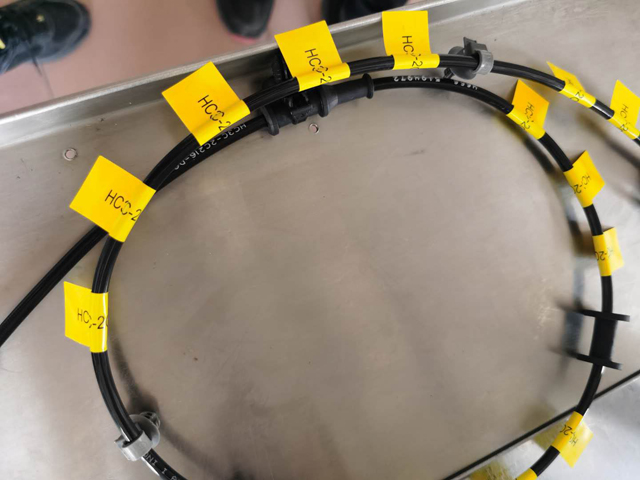

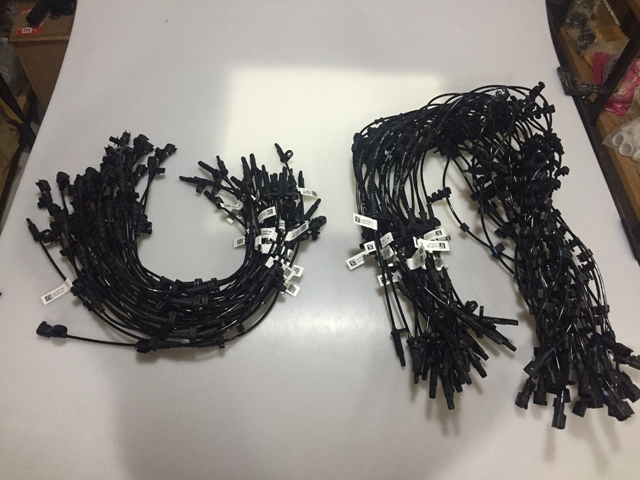

Aplikasi: pelabelan kabel, pelabelan periferal komputer, kabel USB, dll.

Perangkat pelipatan dapat disesuaikan, rentang non-produk dapat disesuaikan menurut sampel pelanggan.

Bagaimana Cara Mengoperasikan Mesin Pelabelan?

Harap konfirmasikan tegangan catu daya (ac220v), tekanan udara 4-6kgf, dan catu daya eksternal harus memiliki pentanahan yang andal sebelum dioperasikan.

Catu daya.

Jangan halangi lubang pendingin pada sasis.

Teknisi non-profesional sangat melarang pembukaan sasis.

Jangkauan operasi kontak tubuh sangat dilarang saat peralatan dioperasikan.

Apabila peralatan rusak, maka saklar daya harus ditutup terlebih dahulu dan perawatan yang menggunakan listrik sangat dilarang.

Mesin ini digunakan untuk operasi pelipatan dan pelabelan rangkaian kawat dan batang bundar.

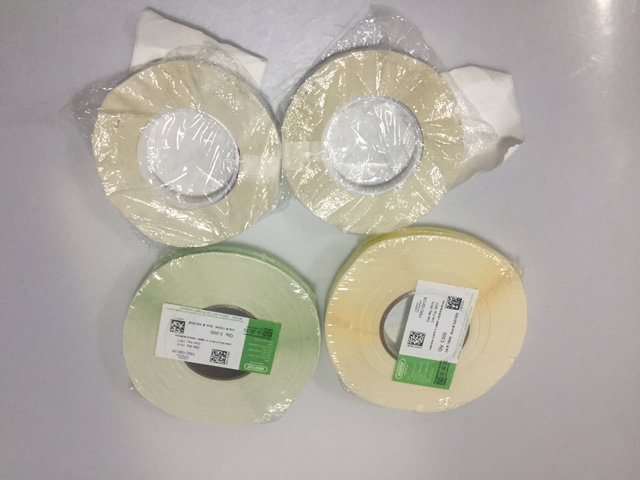

Parameter label yang berlaku: diameter dalam gulungan label 76mm dan diameter luar maks. 240mm; (spesifikasi lain harus ditetapkan). Bahan label: pvc, pet, kain, kertas, dan sebagainya; spesifikasi label: sesuai dengan mesin tertentu

Akurasi pelabelan: = 0,2 mm;

Kapasitas: 1500 pcs/jam;

Ukuran luar: 630*740*1040 mm (p*l*t);

Berat mesin: sekitar 86kg;

Kabel harness yang berlaku: sesuai dengan mesin tertentu

Deskripsi Operasi

Instalasi:

Memindahkan perangkat ke posisi pemasangan yang diperlukan.

Menginjak-injak rem roda universal dan memperbaiki roda universal agar halus.

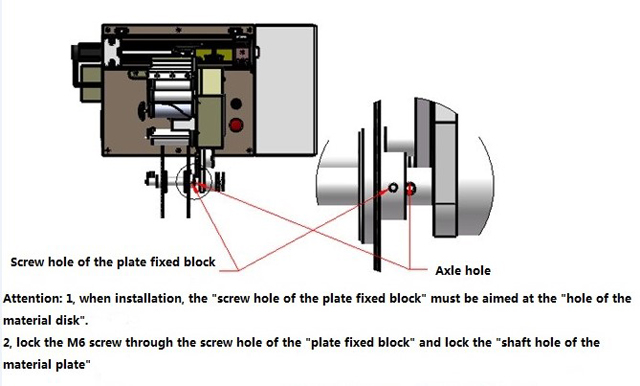

Pelat penyekat label: saat memasang, kita harus memperbaiki "lubang sekrup blok pemasangan cakram" ke "lubang poros material", dan memasang sekrup m6 melalui lubang sekrup blok pemasangan material dan menguncinya ke dalam lubang poros baki material.

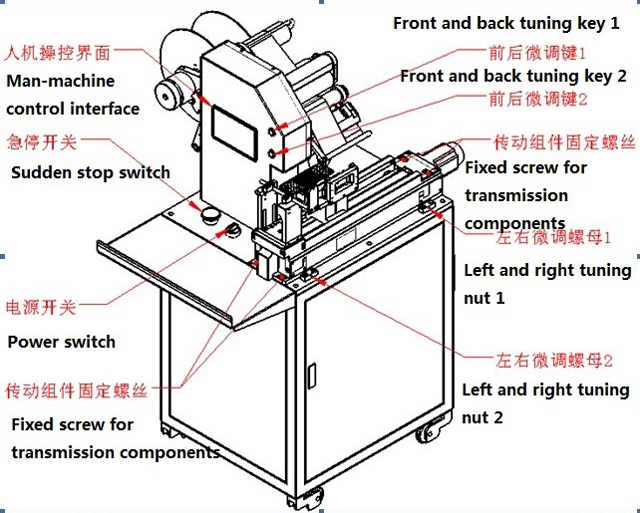

Penampilan Peralatan, Bagian Penting, dan Antarmuka Kontrol Manusia-Mesin

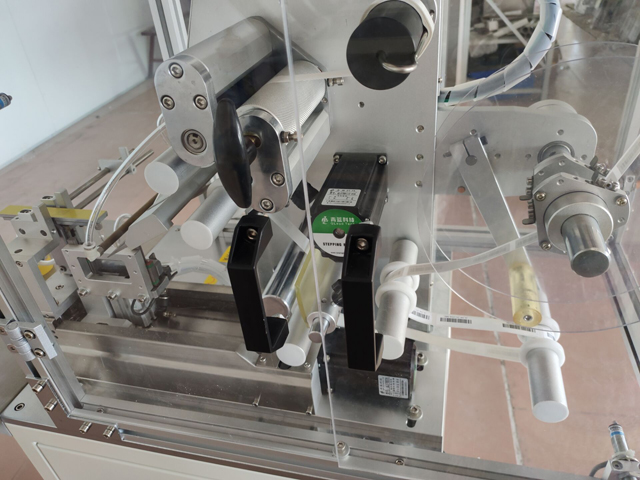

Bagian penting.

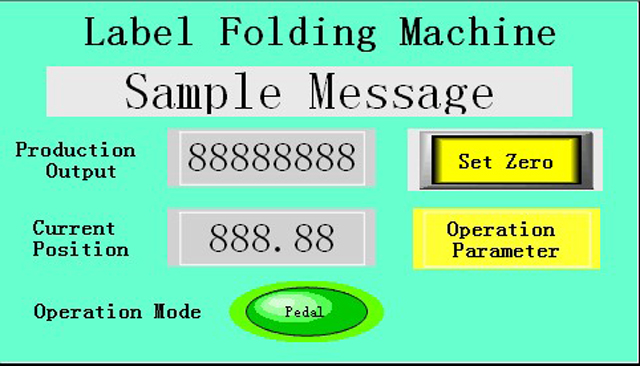

Gambar utama.

Output: jumlah kapasitas, tekan tombol "output nol" ke nol;

Posisi saat ini: tampilan jarak posisi waktu nyata dari mode geser modul transmisi label, satuan mm;

Mode operasinya adalah "otomatis" dan "tapak kaki" dua macam.

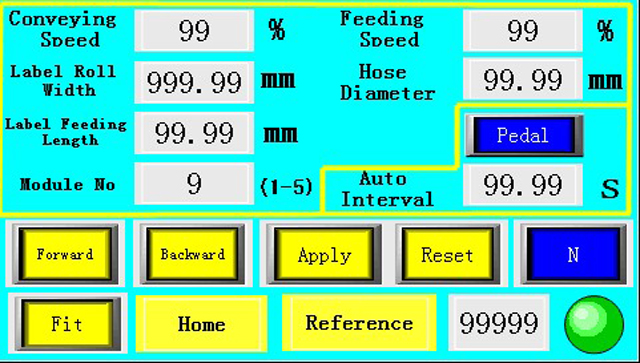

Parameter Pengguna

Kecepatan papan standar: kecepatan operasi papan indikator, disesuaikan menurut 0-100%.

Kecepatan tanda: mengacu pada kecepatan label yang dilepaskan dari pelat pelepas, disesuaikan dari 0-100%.

Lebar kertas bawah: lebar kertas label, satuan mm.

Diameter kawat: masukan diameter kawat tunggal, kawat datar atau masukan multi kawat langsung untuk melawan ketebalan ganda, mm.

Panjang tanda: mengontrol panjang label dari pelat pengupas, satuan mm.

Maju: tekan tombol "maju", modul penggerak tag akan meluncur maju, fungsi ini dapat menyesuaikan jarak posisi target.

Kembali: tekan tombol "kembali", modul penggerak tag akan meluncur kembali ke belakang, fungsi ini dapat men-debug jarak posisi titik pelabelan.

Fit: tekan tombol "fit", silinder penjepit pelat udara lurus dan modul penempatan rangkaian kabel akan menggerakkan silinder penggerak atas dan bawah. Fungsi ini dapat men-debug jarak antara rangkaian kabel dan penjepit pelat vakum.

Reset: putar kembali header ke nol setelah tombol reset.

Listrik: setelah penggantian spesifikasi kertas dasar label yang berbeda, tekan lama tombol listrik untuk memungkinkan sistem secara otomatis mempelajari label dan penetrasi kertas bawah.

Metode Operasi:

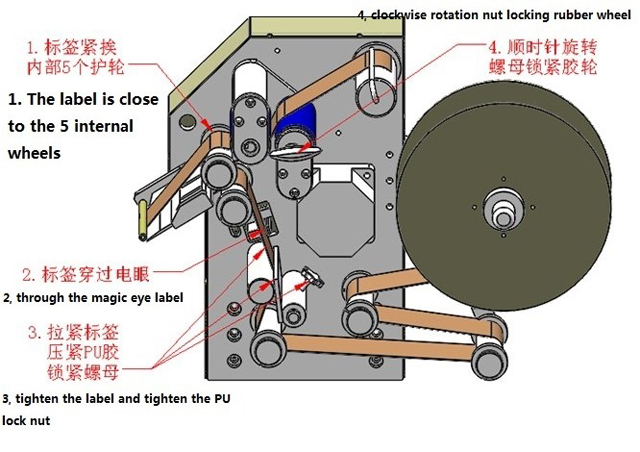

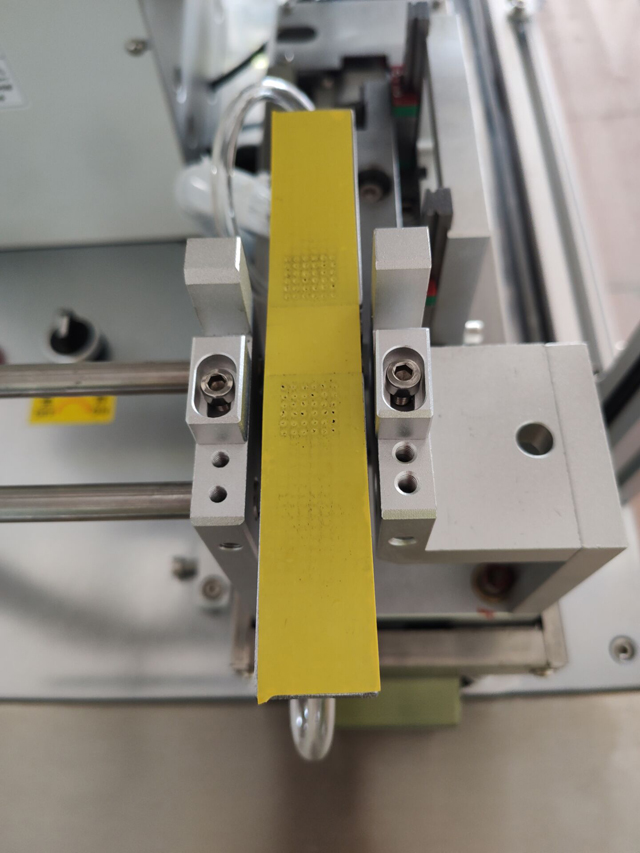

Label terpasang, dan label dipasang seperti di bawah ini pada modul stripper.

Putar sakelar daya searah jarum jam dan nyalakan daya. Tekan tombol stop dan putar searah jarum jam.

Mesin pengalih dan penyetelan

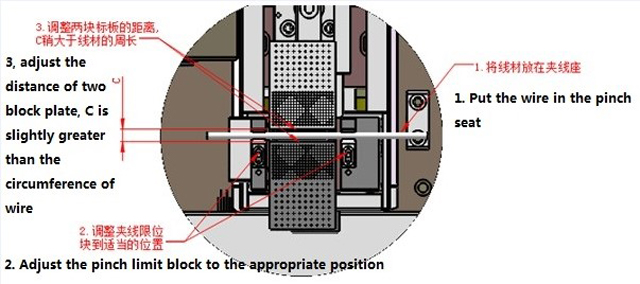

Sesuai dengan diameter kawat, penyesuaian, dudukan sambungan, jarak antar pelat, seperti gambar berikut

Masukkan lebar kertas bawah ke dalam lebar kertas bawah Gambar 3, dan diameter kawat dimasukkan ke dalam diameter kawat.

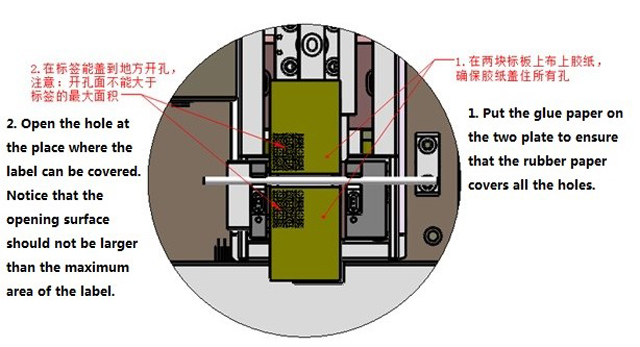

Pita perekat dan bukaan

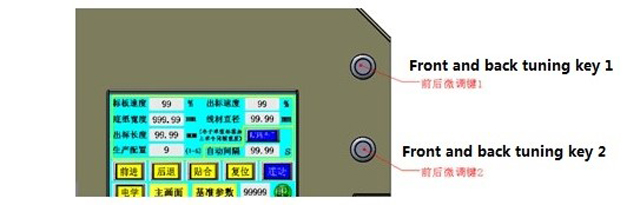

Dalam proses produksi, jika label tidak sejajar sebelum dan sesudah label, label dapat disesuaikan langsung di kolom "lebar kertas bawah". Dapat juga memindahkan "tombol nada depan dan belakang" 1 "tombol penyetelan mikro depan dan belakang 2", setiap gerakan untuk mengubah 0,1 mm.

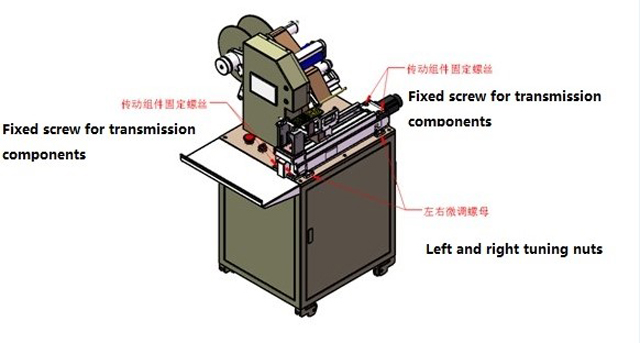

Label mesin penyesuaian kiri dan kanan

Jika label terlipat, jika sisi kiri dan kanan tidak sejajar, keempat komponen transmisi harus dilonggarkan dengan longgar, kemudian mur pemangkas kiri dan kanan harus disesuaikan sesuai dengan arah deviasi dan derajat label. Terakhir, keempat komponen transmisi harus dikunci.

Pemeliharaan Dan Perawatan

Dilarang keras memberikan tekanan, harap tetap bersih setiap saat.

Agar mesin dapat dilumasi tepat waktu. Posisi aktif pelat standar ditambahkan sebulan sekali. Jika ada waktu pelumasan, periksa mangkuk pemisah, jika tidak, tambahkan tepat waktu.

Tiga bulan untuk memeriksa keausan sabuk sinkron di berbagai bagian mesin
