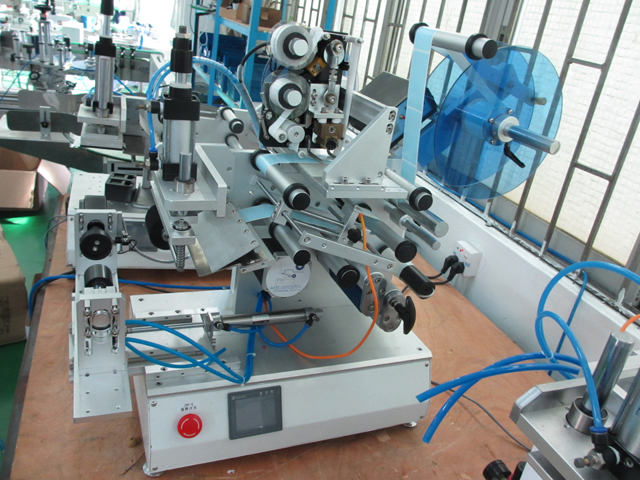

Mesin Pelabelan Botol Bulat Persegi Datar Pneumatik Dengan Coder

• Terapkan panjang label: 10 mm ~ 150 mm
• Terapkan lebar label: 10 mm ~ 150 mm
• Terapkan gulungan kertas diameter internal: 40mm atau 76mm
• Diameter luar gulungan kertas: φ≤250 mm
• Suhu dalam ruangan: -10°C ~40°C
• Kelembaban dalam ruangan: 35~85﹪
• Catu daya: 220V,50HZ
• Dimensi keseluruhan: 550*550*650 (P*L*T)
• Berat: 78kg

Petunjuk pengoperasian peralatan pada mesin pelabelan bergulir:

Model perangkat: VK-T805

Nama: mesin pelabel botol datar & bulat semi-otomatis

Keadaan untuk mengoperasikan mesin pelabelan bergulir

1. Penggunaan perangkat ini sangat dilarang di lingkungan berikut,

2. Pastikan stopkontak dan antarmuka catu daya dapat bersentuhan erat atau kontak yang longgar dapat mengakibatkan bahaya kebakaran.

3. Jangan menaruh benda berat di atas kabel listrik. Kabel listrik yang rusak dapat menimbulkan sengatan listrik atau bahaya kebakaran.

4. Sebelum membersihkan atau di minyak anti karat, pastikan untuk mencabut kabel daya dari perangkat, jika tidak maka akan menimbulkan bahaya kebakaran dan kerusakan pada peralatan.

5. Jangan gunakan stopkontak yang longgar atau rusak, atau menimbulkan bahaya sengatan listrik dan kebakaran.

6. Gunakan grounding yang benar, penggunaan stopkontak yang tidak diarde dengan benar akan menimbulkan risiko sengatan listrik dan kerusakan pada peralatan.

7. Jangan membasahi tangan saat menyentuh stopkontak, karena dapat menimbulkan risiko sengatan listrik.

8. Saat menggunakan perangkat seluler, pastikan kabel daya dari catu daya terputus, atau ada risiko kebakaran dan kerusakan pada peralatan.

9. Menggunakan perangkat dengan standar tegangan/arus yang tepat, jika tidak menggunakan standar tegangan/arus yang tepat akan mengakibatkan risiko sengatan listrik, kebakaran, atau kerusakan pada peralatan Anda.

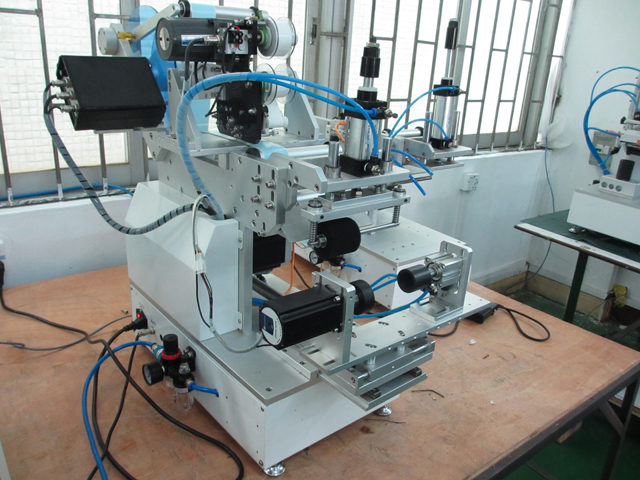

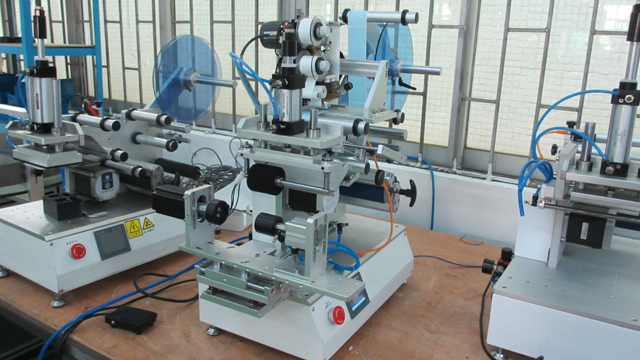

Mesin Pelabelan VK-T805

Pengenalan mesin pelabelan

Mesin pelabelan adalah label yang secara otomatis ditempelkan pada permukaan produk, nama singkatnya adalah perangkat otomasi, yang dapat menggantikan pelabelan manual, meningkatkan efisiensi dan kualitas produksi. Menurut tingkat otomasi dapat dibagi menjadi mesin pelabelan manual, mesin pelabelan semi-otomatis, dan mesin pelabelan otomatis; menurut bentuk produk dapat dibagi menjadi mesin pelabelan botol bundar, mesin pelabelan sebagian-lingkar, dan mesin pelabelan botol berbentuk khusus; menurut pelabelan dan penempatan produk dapat dibagi menjadi mesin pelabelan vertikal dan horizontal.

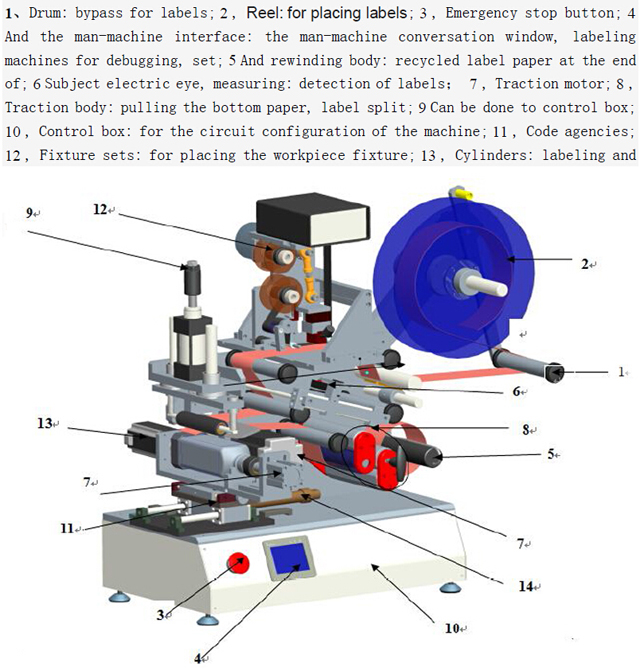

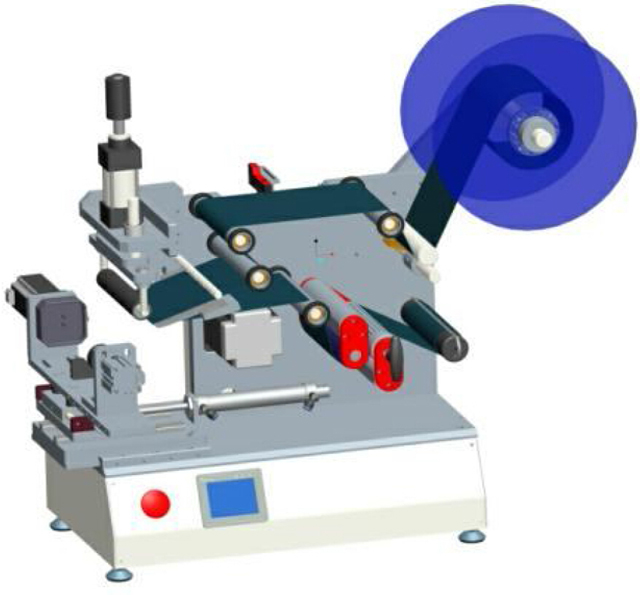

Penjelasan gambar pada model VK-T805:

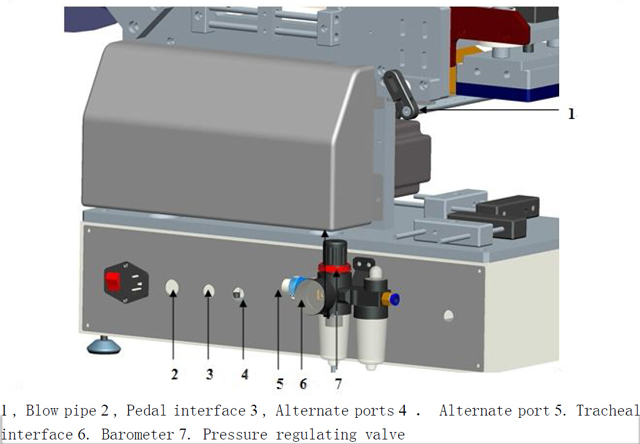

Bagian belakang mesin

Parameter teknis:

1. Panjang label yang diaplikasikan: 10 mm~150 mm

2. Terapkan lebar label: 10 mm ~ 150 mm

3. Gunakan gulungan kertas dengan diameter dalam: 40mm atau 76mm

4. Diameter luar gulungan kertas: φ≤250 mm

5. Suhu dalam ruangan: -10°C ~40°C

6. Kelembaban dalam ruangan: 35~85﹪

7. Catu daya: 220V, 50HZ

8. Dimensi keseluruhan: 550*550*650 (P*L*T)

9. Berat: 78kg

Ruang lingkup

1. Banyak digunakan dalam industri makanan, farmasi, kosmetik, elektronik dan lainnya.

2. Untuk produk setengah jadi atau produk jadi dalam bentuk cetak dan pelabelan semi otomatis pada permukaan busur parsial.

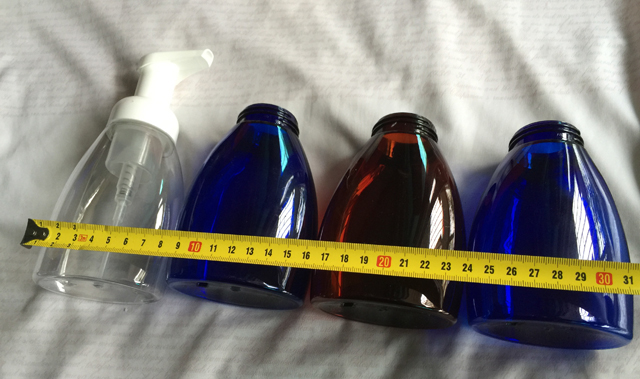

3. Dapat memberi label pada botol datar, bulat, oval, dan bentuk lainnya. Lihat contoh gambar di bawah ini:

Teori pelabelan

1. Sistem transmisi: motor digerakkan oleh sistem penggerak sabuk waktu dan lembaga penerima, memberikan dorongan untuk pemisahan label, sehingga tercapai pengupasan dan daur ulang kertas di bagian akhir label.

2. Sistem kendali: mesin ini menggunakan kendali kombinasi listrik dan gas, mata elektrik (sensor) dan sakelar kaki meneruskan sinyal yang diterima ke PLC dalam prosesor pusat sesuai dengan program yang ditetapkan untuk diproses, sehingga tercapai fungsi pengupasan, penghisapan, pengeditan label dan penghitungan.

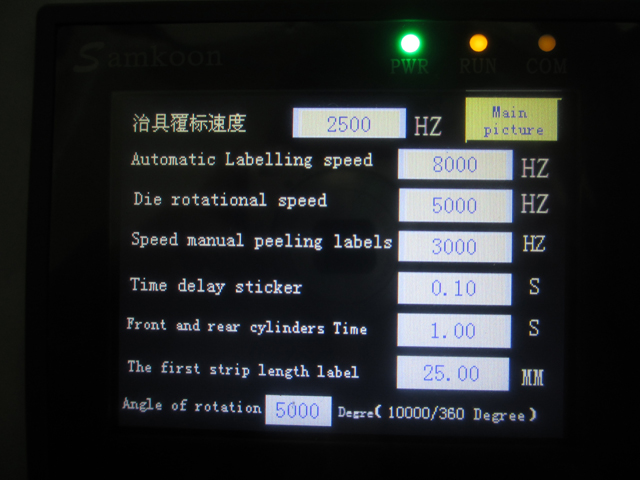

Proses operasional

Nyalakan labelInstalasi dikoreksi dengan penyesuaian label mata listrik yang dapat disesuaikan

Nyalakan / Matikan

Nyalakan:

1. Di sekitar mesin dan dibersihkan, periksa apakah ada fenomena longgar.

2. Beri label dan hubungkan kabel daya ke bagian belakang soket catu daya, dan sakelar di samping soket daya terbuka.

3. Hubungkan ujung lain kabel daya ke stopkontak AC, menggunakan tegangan 220V, 50Hz.

4. Panel utama sakelar berhenti darurat terbuka

5. Akses gas bertekanan tinggi ke dalam lubang (dan pastikan sakelar terbuka)

Penutupan:

1. Dalam penggunaan normal, Anda dapat mencolokkan kabel daya dari stopkontak AC atau langsung menekan sakelar berhenti darurat.

Perhatian!!!

2. Jangan mencolokkan kabel daya atau catu daya di tangan saat basah, karena dapat menyebabkan sengatan listrik.

3. Jangan menaruh benda berat di atas kabel listrik.

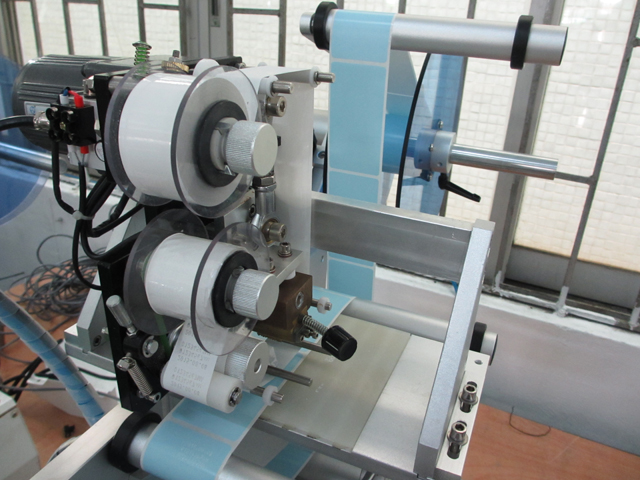

Periksa penyesuaian

1. Label "1" di sekitar, tergantung pada label di sisi volume tersebut, dalam volume di dalam permukaan mengikuti metode bypass diagram.

2. Badan penjepit "2", lepas putaran pelampung terlebih dahulu, setelah itu tekan lagi.

3. Dengan pengamatan dengan mata telanjang, pengamatan pada label setelah "5" di Peel Board, tag dibelah agar berada pada posisi fraksi efektif kepala hisap, ditunjukkan pada gambar sebelumnya. Jika tidak benar, label perlu penyesuaian kasar.

4. Pada layanan "3" dan "4" antara tag untuk mendeteksi mata elektrik, sekitar panjang dengan label harus diuji ketika lubang slot mata ajaib untuk menguji mata elektrik dapat mendeteksi perubahan antara label dan label, mata elektrik untuk set lebih lanjut lihat bagian "pengaturan mata elektrik".

5. Setelah akhir badan traksi "6", kita harus benar-benar sesuai dengan bentuk "S" di sekitar hukum dan pegangan "T" untuk ditandai dengan ketat dengan status, jika tidak maka akan menyebabkan tawaran tidak diizinkan atau tidak dapat menarik ujung sabuk.

6. "7" untuk badan pemutar, sumbu dan klip baja hitam bundar untuk kegiatan, ujung penjepit klip kertas.

Dikoreksi

1. Setelah menyelesaikan hal di atas, pada panel tombol "Otomatis/Manual" ke status "Manual", pastikan daya tersambung dan menyala, lalu tekan sakelar "jog", traksi menarik kertas bagian bawah sekitar 0,5 meter, dirancang untuk memberikan kertas bagian bawah bebas dan benar.

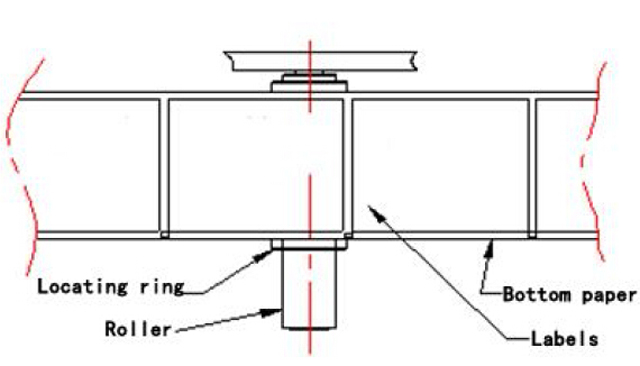

2. Bila kertas bagian bawah sudah terkoreksi secara otomatis, kita semua akan mengatur rol pada lingkaran batas, acuan yang ditunjukkan pada diagram sebelumnya, gerakkan lingkaran batas pada kedua sisi kertas.

Pindahkan mata listrik

1. Pada permukaan tombol "Otomatis / Manual" ke "manual", lalu tekan tombol "jog", kali ini dengan pengamatan mata telanjang dari Peel Board, sehingga label keluar dari panel strip 0 ~ 1mm Dapat dilakukan.

2. Kemudian gerakkan mata uji label elektrik, letakkan di antara label dan label tersebut ujung kertas, perhatikan lampu mata uji elektrik, saat mata uji elektrik bergerak dari label atau dari ujung label kertas, lampu akan berganti antara menyala dan tidak menyala.

Dimensi pada diagram di atas, pastikan kepala hisap berjarak 0,5~1 Mm dari panel Strip, Anda dapat melonggarkan sekrup untuk menyesuaikan

Sehingga Anda dapat memastikan transisi yang lancar ke kepala penghisap posisi label. (Biasanya, posisi ini telah disesuaikan dengan baik)

Perhatian!!!

1. Pastikan penekanan sabuk dan perangkat pengunci telah diatur ulang, jika tidak maka akan menyebabkan tawaran menjadi tidak akurat.

2. Periksa apakah mata listrik uji dengan, jika tidak maka akan menyebabkan label terus menerus.

3. Periksa sistem penggerak untuk penjepitan, jika tidak maka kertas bagian bawah tidak akan tertarik.

Set mata ajaib

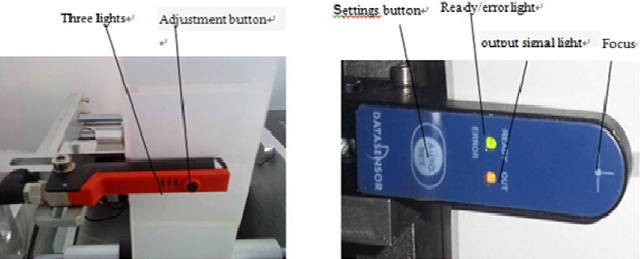

Tanda mata listrik (ini hanya untuk tujuan ilustrasi, dan tidak berarti bahwa pelanggan membeli konfigurasi model)

Kiri untuk Jerman Dr easy logging GS-63 Mata elektrik, kanan untuk Italia pedicle SR21-IR Mata elektrik. Umumnya digunakan untuk mendeteksi label. Berikut adalah metode penyesuaiannya

1, Dr easy logging GS-63 Penyesuaian mata listrik:

Alasan : untuk mengidentifikasi celah antar label tergantung ketebalannya. (Melalui cahaya menembus dimana tidak ada label dan tidak ada penetrasi ada label untuk mengidentifikasi) berlaku untuk ketebalan tertentu dari label kertas atau label lainnya

Instruksi tombol: Lampu hijau: lampu daya

Lampu kuning: untuk mengidentifikasi lampu status (Lampu kuning menyala, ada sinyal keluaran)

Tombol Sesuaikan: disesuaikan untuk mendeteksi label dengan pengaturan yang berbeda

Pertama-tama label melalui mata ajaib seperti diagram berikut: Jika Anda menarik label, lampu kuning di celah antara label dan label menyala, ada label mati, Anda tidak dapat mengatur ulang, Anda dapat langsung menggunakan. Ketika lampu kuning solid atau sering ditanggung oleh kasus ini, Anda perlu mengatur ulang mata listrik. Atur sebagai berikut: pertama, label ditampilkan melalui mata ajaib palung berbentuk U, ada label yang ditempatkan mata listrik di dalam slot, tekan dan tahan tombol sesuaikan selama 3 detik, Anda dapat melihat mata listrik berkedip lampu kuning, Kemudian lepaskan tombol, di mana tidak ada label (hanya label ujung kertas) ditempatkan di slot mata ajaib, tekan dan tahan tombol sesuaikan selama 8 detik, dan kemudian lepaskan tombol pada titik ini, Pengaturan selesai. Mata listrik label ditarik dalam tangki, Anda dapat melihat bahwa ada label lampu kuning mati, kantor celah di label dengan label, lampu kuning menyala.

Pedikel Italia SR21-IR Penyesuaian mata listrik:

Milik mata listrik Groove, melalui jumlah cahaya yang menembus kekuatan diskriminasi tidak memiliki label, menerapkan bahan kertas dan bahan label di akhir label yang berbeda.

Prinsip deteksi, Groove electric eye side fired light beams, untuk menerima di sisi lain, ketika label perantara, menerima jumlah perubahan cahaya, dengan menetapkan ambang batas, tidak ada label untuk diidentifikasi.

Metode pengaturan

1) Saat "siap" Saat lampu menyala, label fokus mata listrik di Tengah, tarik tag maju mundur, seperti perubahan pada sinyal keluaran, mata listrik dalam kondisi kerja, dapat digunakan secara langsung.

2) Tekan sebentar tombol Pengaturan Otomatis, lampu hijau dan kuning, sinyal sedang yang menarik perhatian mata, label yang tidak dapat dilepas saat ini, hingga lampu hijau berkedip cepat.

3) Saat lampu hijau berkedip saat media masuk ke detik ke lokasi fokus mata ajaib.

4) Tekan sebentar "AUTO SET". Lampu hijau mati. Mata listrik menangkap sinyal media jenis kedua, label yang tidak dapat dilepas saat ini hingga lampu hijau tetap menyala.

5) Pindahkan label, dalam dua dekomposisi media lokal, sinyal keluaran menyala, mata ajaib diatur.

6) "SIAP" Mata ajaib yang kokoh untuk menggunakan sebuah objek, Anda dapat mengganti dua media.

Sesuaikan posisi label

1. Wadah pertama pada gambar "C", kemudian coba tempel, lokasi pos pengamatan dan lewati penyetelan Aktivitas "A" dan "B" blok Kantor, disetel pada lokasi yang sesuai.

2. Setelah melakukan penyetelan yang tepat, sekrup dudukan aktivitas perlu dikencangkan agar tidak kendor.

3. D Mata uji elektrik internal, digunakan untuk menguji produk secara gratis. Melalui kotak kembali pada pedal / Status startup objek yang diukur untuk menyesuaikan mesin pelabelan.

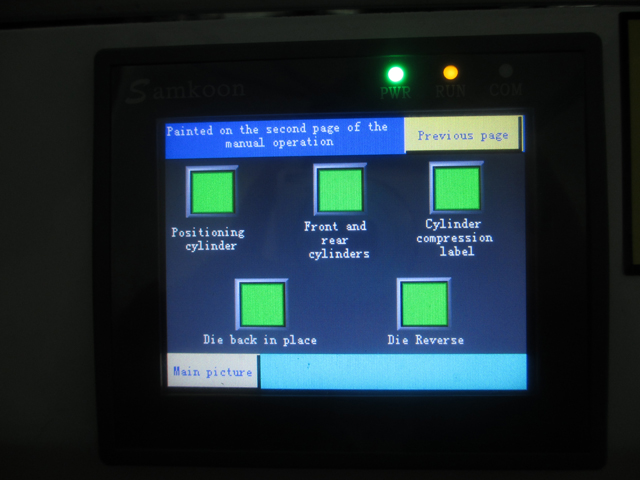

Operasi manual

1. Pertama tama anda ingin "Manual/Automatic switch" di manual, lalu gabungkan dengan "switch" untuk menggunakannya.

2. Operasi manual digunakan untuk digunakan saat debugging, untuk label yang benar

Tindakan otomatis

1. Pertama tama anda ingin agar "Manual/Automatic switch" berada pada keadaan auto, kemudian di gabungkan dengan "foot switch".

2. Tindakan otomatis yang digunakan saat debugging, termasuk yang ditandai dan diberi label.

Mengukur penyesuaian mata listrik:

1. Mata Listrik Seri FX-301 terhubung dengan benar:

Mata ajaib harus memastikan bahwa pemasangan pengukuran yang benar dapat digunakan, metode koneksi untuk menghubungkan seperti yang ditunjukkan pada gambar berikut, "dalam" garis hitam terus menerus "keluar" bahkan garis perak.

2. Prinsip deteksi mata listrik:

Mata elektrik membedakan objek berdasarkan jumlah pantulan cahaya. Mata elektrik mengeluarkan cahaya ke objek, objek akan memantulkan sejumlah cahaya ke mata, saat jumlah pantulan cahaya objek mencapai nilai yang ditetapkan, sinyal mata elektrik berubah, dan memberi sinyal ke sistem kontrol.

3. Beralih status:

Tombol "Mode/Batal", lampu hijau dalam "Jalankan", "Ajarkan", "ADJ", "L/D", "TIMER", "PRO" beralih di antara beberapa dokumen, yang menunjukkan status kerja yang berbeda.

• "Jalankan" melambangkan Negara yang dijalankan;
• Status mengajar "Mengajar"
• "ADJ" untuk menyesuaikan status;
• "L/D" untuk status sinyal pengangkatan;
• Tekan tombol "TEKAN" ke bawah untuk konfirmasi, tombol alih kiri-kanan untuk menyempurnakan fungsi.

4. Set mata ajaib:

4.1 Atas dasar tidak ada produk di stasiun kerja, buka penguat mata elektrik dengan penutup transparan, tekan tombol "mode/batal", ditransfer ke dokumen "ajarkan", kotak digital menampilkan nilai, nilai ini akan menjadi sinyal kosong, stabilitas numerik, sesuai dengan "PUSH" untuk konfirmasi.

4.2 Kemudian letakkan produk pada stasiun pelabelan, tutup posisi kiri, amati lokasi, dengan menyesuaikan letak bilah posisi agar mencapai posisi label pada produk.

4.3 Posisi label saat disesuaikan. Dapat melihat kotak digital yang menampilkan nilai numerik, nilai ini adalah saat produk mendeteksi sinyal, seperti "1900", stabil, klik "PUSH" untuk mengonfirmasi. Setelah selesai, kotak tampilan digital menunjukkan kiat BAIK. (Anda dapat menekan "mode/batal" untuk kembali ke "run" dapat berjalan)

4.4 Ditransfer ke dokumen "ADJ", menampilkan kotak tampilan numerik = sinyal kosong (detak jantung - sinyal kosong)/2, nilai default sistem untuk ambang batas, nilai sinyal lebih besar dari nilai kritis, default ke objek, kurang dari nilai kritis, defaultnya adalah tidak ada objek. Sinyal umpan balik ke PLC, mengeluarkan arahan yang sesuai. Ambang batas dapat disesuaikan melalui sakelar kiri-kanan "PUSH" tombol kiri dan kanan, menambah atau mengurangi nilai, mengubah ambang batas. (Biasanya tidak memerlukan penyesuaian) lalu tekan "PUSH" untuk mengonfirmasi.

4.5 Tombol "Mode/Batal" kembali untuk "menjalankan" status berjalan. (Setelah Pengaturan selesai untuk kembali ke status berjalan "jalan")

4.6 Tutup penutup transparan, atur ujungnya.

4.7 Ketika produk diletakkan di stasiun pelabelan, mata listrik pada sinyal pengukuran terdeteksi, umpan balik ke PLC, PLC mengeluarkan arahan, mesin pelabelan memulai bagian terkait pekerjaannya.

Komponen kontrol elektronik

Sistem kontrol

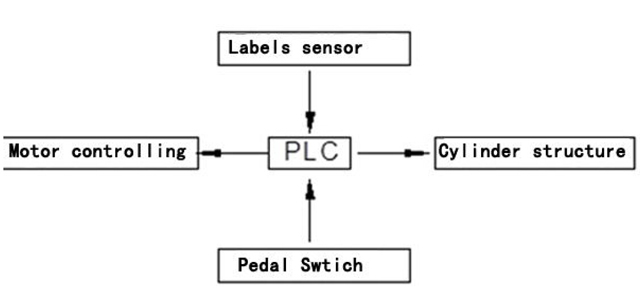

Prinsip: Mesin pelabelan didasarkan pada PLC, yang menerima sinyal dan mengendalikan sistem. Seperti yang ditunjukkan pada gambar di atas, saat "saklar kaki" diinjak, sakelar kaki akan memulai sinyal untuk dikirim ke PLC, dan PLC akan memprosesnya sesuai dengan program yang ditetapkan, lalu memulai "sistem kontrol motor" untuk mewujudkan proses pengupasan dan pemasukan label. Pada saat yang sama, "sensor posisi label" (juga disebut mata elektrik pengukur label) akan selalu memperhatikan jarak yang ditempuh label. Saat memasuki jarak untuk memperbarui label, "sensor posisi label" akan segera mengirim sinyal ke PLC. Demikian pula, PLC akan memprosesnya sesuai dengan program yang ditetapkan, dan "sistem kontrol motor" akan mengirim sinyal berhenti dan memulai mesin penghisap label dan sistem pelabelan untuk menyelesaikan pengupasan dan penempelan label.

Kesalahan umum dan yang dikecualikan

Posisi pelabelan tidak stabil

1. Peralatan tekanan mungkin tidak kencang, sehingga mengakibatkan tanda-tanda longgar, tes mata listrik tidak akurat.

2. Badan traksi tergelincir atau tidak kencang, mengakibatkan kertas bagian bawah menjadi halus.

3. Bentuk atau posisi untuk menempel.

Membawa pergi

1. Perangkat sabuk penekan terlalu kencang, menyebabkan penurunan tekanan yang nyata.

2. Pada operasi otomatis ditandai dengan tanpa penyimpangan memperbaiki dan memperbaiki kembali ke.

Kualitas labelnya kurang bagus, ada gelembung atau lipatan

1. Label mungkin terlalu tipis, hukum lengket tidak berlaku untuk label transparan yang lembut dan tipis

Peralatan tidak memiliki reaksi

1. Pastikan kabel listrik tidak bermasalah.

2. Pastikan stopkontak transmisi di sebelah sekring masih utuh, seperti putus, ganti

3. Mungkin ada kabel internal yang longgar, perbaiki dengan profesional

Kertas label di ujung fraktur reguler

1. Perangkat sabuk penekan terlalu kencang, menyebabkan penurunan tekanan yang nyata.

2. Mungkin menandai ujung kertas berkualitas buruk, atau dalam di gigi

Kegagalan atau malfungsi kepala penghisap, terjadi perilaku di luar label

1. Apakah lubang kepala hisap tersumbat, menyebabkan hisapan tidak mencukupi (jaminan tekanan di atas 0,7Mpa)

2. Arah tiupan pipa tiup tidak tepat, dapat disesuaikan dengan menggerakkan dan memutar arah

3. Bila tidak ada penutup label, gunakan segel perekat transparan untuk mengurangi hilangnya daya hisap

Label berkelanjutan

Mata listrik tidak diatur dengan baik, mengatur ulang mata listrik

Koleksi bahan kertas daur ulang di ujung lepas

Sebagian besar menua di belakang sabuk penggerak, ganti sabuk baru.

Pembuatan label

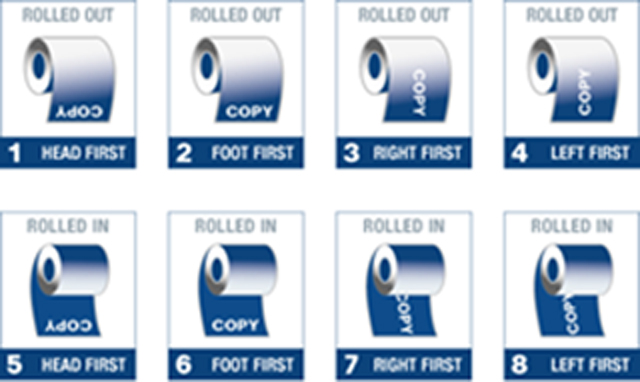

1. Saat membuat label, perhatikan arah di sekitar pelampung.

2. Pastikan bahwa deteksi mata ajaib terhadap lubang material asing, pelubangan kertas malam tidak dapat ditinggalkan, jika tidak mata listrik tidak dikenali, menyebabkan label duplikat.

3. Pastikan label dan kertas bagian bawah terbelah halus.

Perawatan rutin

1. Dalam penggunaan normal, peralatan dapat diperiksa secara berkala.

2. Peralatan untuk pengendalian debu dan perawatan anti karat secara berkala.

3. Jangan digunakan dalam jangka waktu lama, cabut saja aliran listriknya, dan lakukan perawatan.

Mencaplok

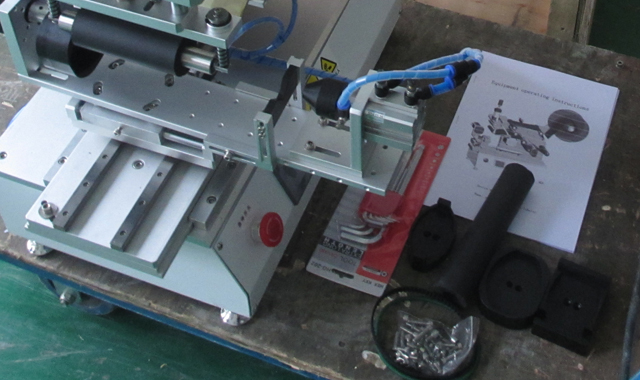

Aksesori standar pelabelan ini: petunjuk pengoperasian, kunci hex, obeng penyetelan mata elektrik.

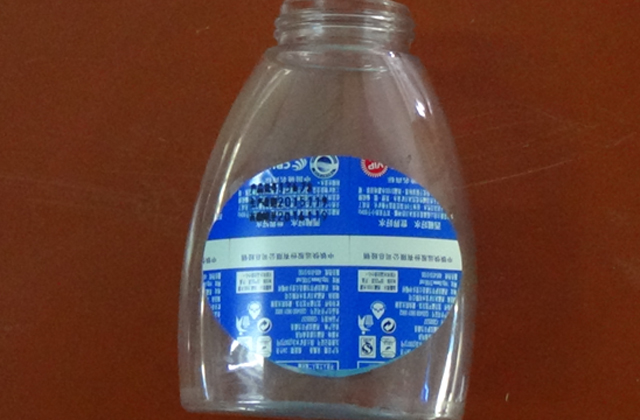

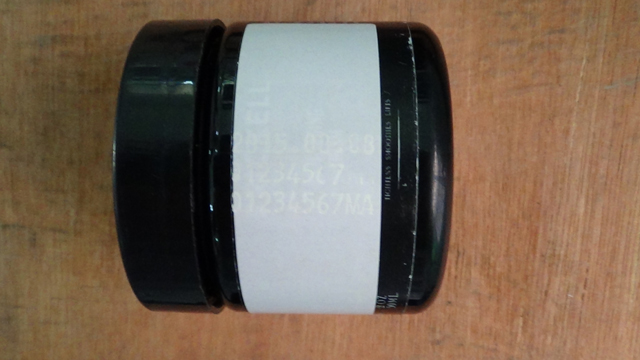

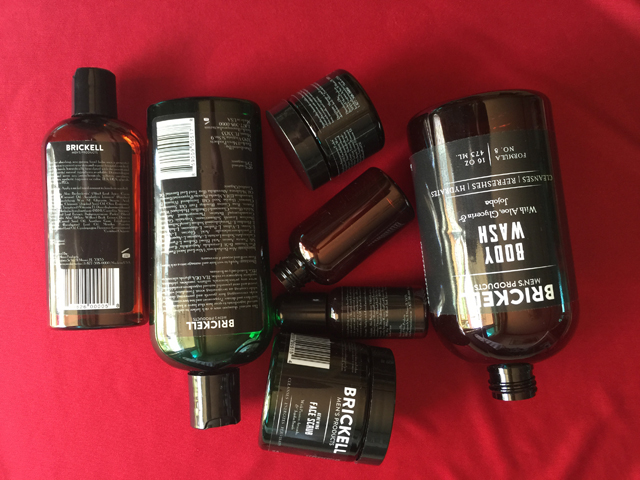

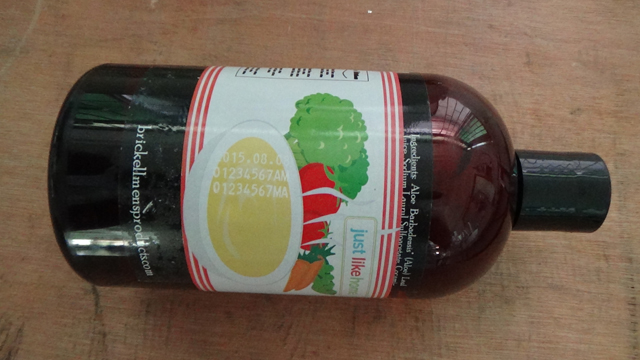

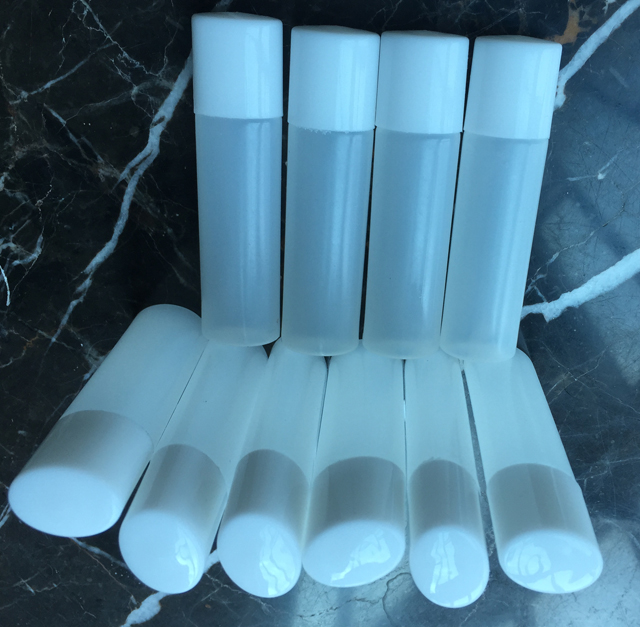

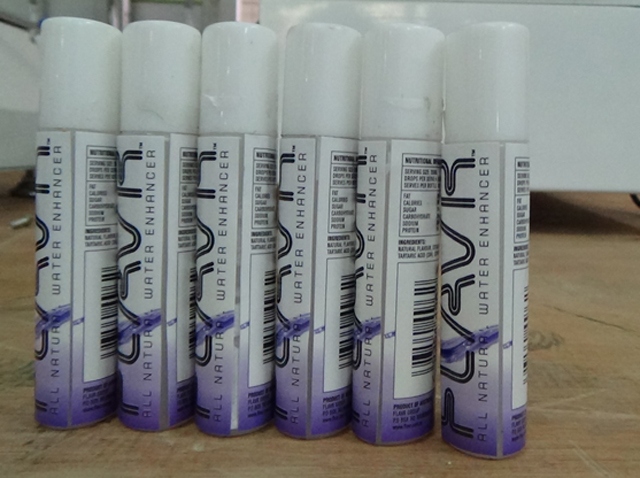

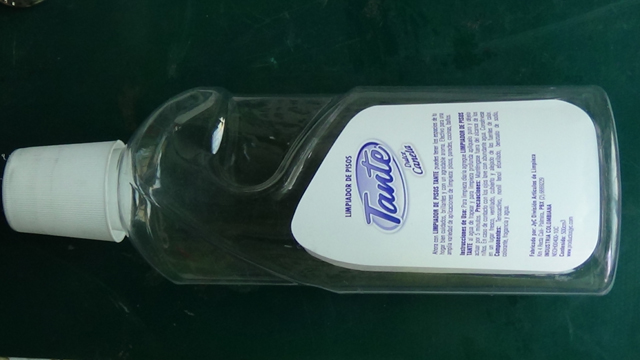

Contoh pelabelan untuk berbagai bentuk botol :
