Peralatan Penutup Kepala Putar Berkecepatan Tinggi 8 Untuk Tutup Pompa

• Dimensi: 2000mm (panjang) * 1800mm (lebar) * 2800mm (tinggi)
• Kepala penutup: 8 kepala
• Tingkat kelulusan mandiri: 99%
• Kecepatan: 80bpm
• Tegangan: 220V-380v, 50-60HZ (Berdasarkan kebutuhan)
• Daya total: 5kw
• Sumber udara yang dibutuhkan: sumber udara bersih dan stabil 0,6Mpa
• Kebisingan saat berlari (desibel): ≦80 desibel
• Berat mesin: 3,5 ton
• Bahan mesin Rangka: baja karbon outsourcing rangka baja tahan karat;

Mesin pemasangan tutup ulir pompa tipe kecepatan tinggi ini terdiri dari beberapa bagian utama, termasuk pengumpan botol/tutup, pengangkat tutup otomatis dan pengurai pola botol saluran masuk dan keluar, mekanisme pemasangan, mekanisme penolakan, kontrol kelistrikan, dan sebagainya.

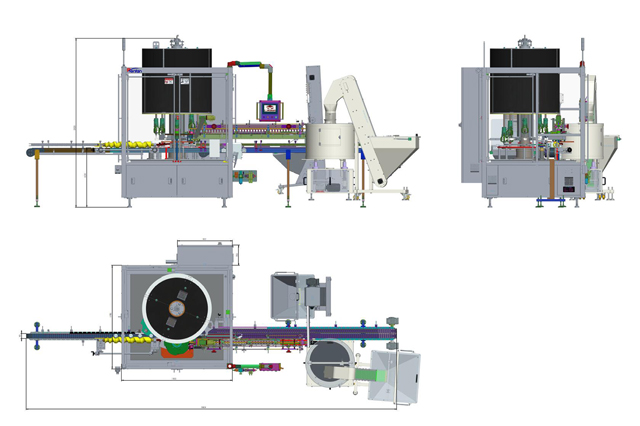

Menggambar

Fitur

• Dikendalikan PLC, terintegrasi dengan pengumpanan, penjepitan, penyisipan, dan pemutaran tutup botol (dapat berafiliasi dengan mesin sortir tutup botol otomatis untuk mewujudkan otomatisasi penuh)
• Kapasitas produksi dapat mencapai 80bpm dengan 8 kepala
• Pengoperasian yang lembut, tidak ada goresan dan cedera pada tutup dan wadah
• Pergantian cepat
• Struktur modul, manipulasi pada layar sentuh, perawatan mudah
• Cocok untuk berbagai ukuran tutup, berlaku dalam industri kimia sehari-hari
• Mudah dihubungkan ke mesin pengisian dan mesin pelabelan
• Kebisingan pengoperasian rendah

Prinsip Kerja

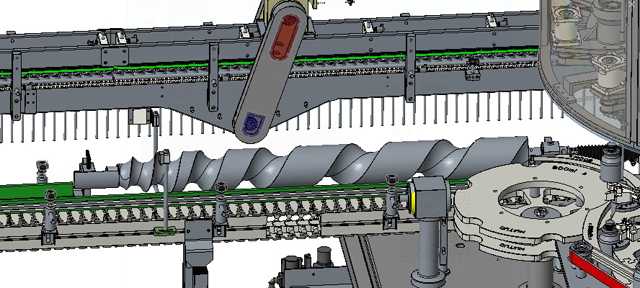

Pemberian Susu Botol dengan Batang Sekrup

Sekrup botol diproses berdasarkan desain kontur, dengan pengisian botol yang tepat dan cepat; Gerakan lembut, tidak merusak botol. Penggerak sekrup mengikuti penggerak utama, sudut sekrup dapat diatur melalui layar sentuh agar sesuai dengan roda bintang. Ada sensor pada sekrup botol, tidak ada botol, tidak ada penutup dan alarm saat botol macet.

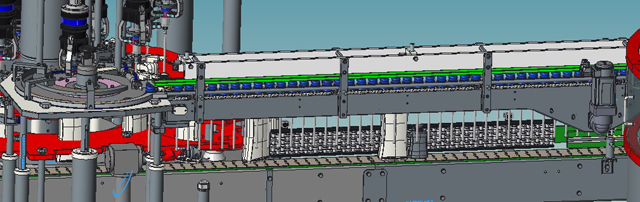

Pengumpanan Tutup Servo:

Mesin penutup ulir menggunakan motor servo untuk rantai pengumpan tutup. Motor servo memiliki keunggulan mulai dan berhenti secara berkala, putaran positif dan negatif secara berkala, tidak hanya mengurangi kebisingan dan menghindari tutup macet.

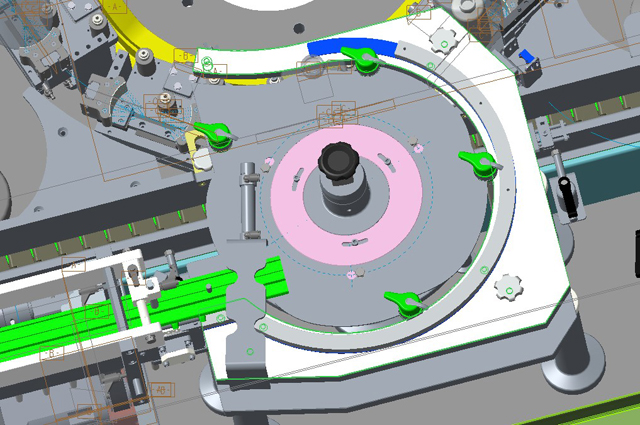

Pembagian Batas

Pembagi tutup disesuaikan dengan bentuk tutup dan diameter yang berbeda akan memerlukan penggantian, tetapi hanya bagian putih pada gambar berikut yang perlu diganti.

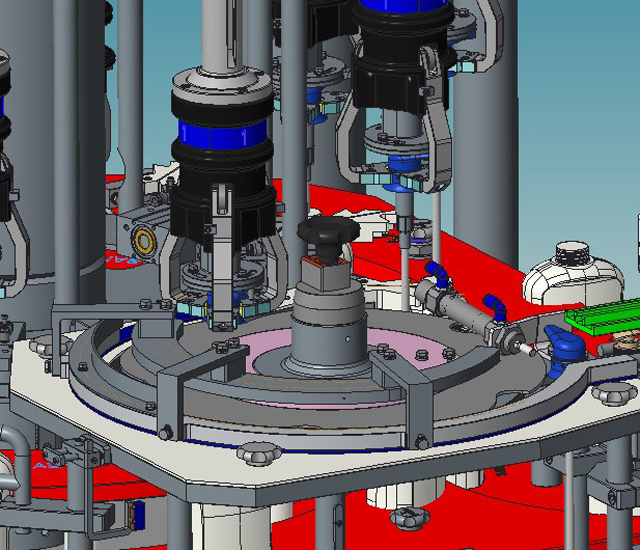

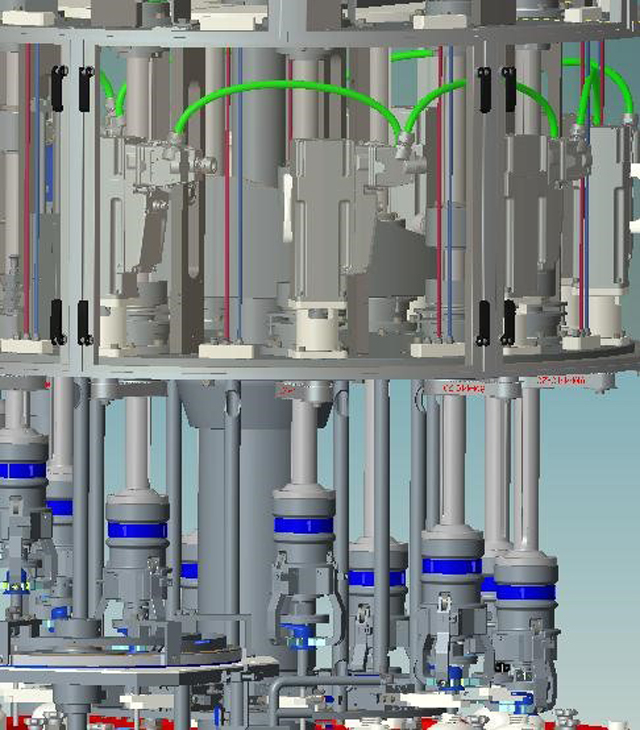

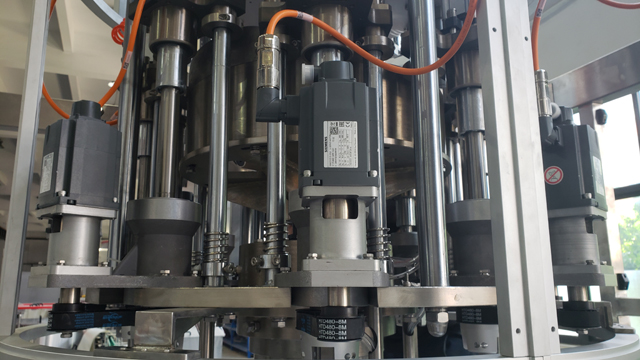

Penutup Servo:

Mesin capping sekrup menggunakan sistem penggerak Siemens, yang menggabungkan sistem kontrol dan motor servo dalam sistem terpadu yang sangat ringkas untuk fleksibilitas maksimum dalam ruang minimal dan pengurangan 90% dalam pemasangan kabel. Dalam proses capping, motor servo dapat mengontrol pergerakan kurva capping dalam beberapa bagian, dan pada saat yang sama dapat memastikan proses segmentasi yang lancar, dan mewujudkan kontrol torsi capping digital, yang sepenuhnya lebih unggul daripada kontrol torsi kopling tradisional.

• Kontrol loop tertutup oleh motor servo dan program di seluruh proses pembatasan;
• Secara otomatis menyesuaikan gaya pembatasan hingga torsi yang ditetapkan tercapai;
• Karena kontrol modul penggerak gerak dan programnya yang presisi dan fleksibel, pengaruh inersia kepala penutup dan deviasi komponen dapat dihilangkan;
• Peralihan torsi antara produk yang berbeda dapat dicapai hanya dengan mengubah nilai yang ditetapkan program.

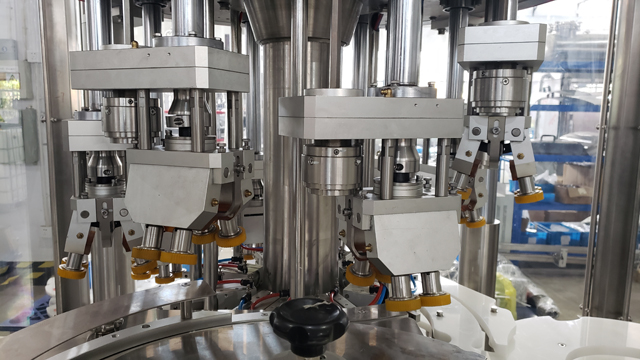

Catatan: Untuk mesin penutup 8 kepala untuk tutup picu, kepala penutupnya berbeda:

Mengadopsi kopling magnet permanen untuk mengendalikan torsi tutup.

• Selama proses pembatasan, torsi menyebar secara merata ke empat roda
• Lakukan gerakan non-relatif antara roda dan tutup
• Jaga posisi statis antara roda dan botol selama penutupan
• Sistem kontrol torsi berharga tinggi, nilai torsi yang stabil dan masuk akal

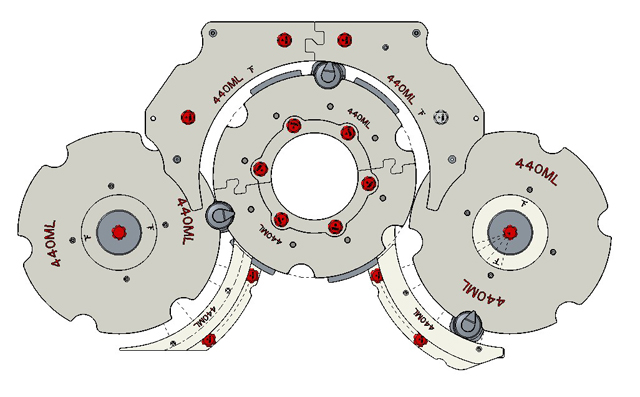

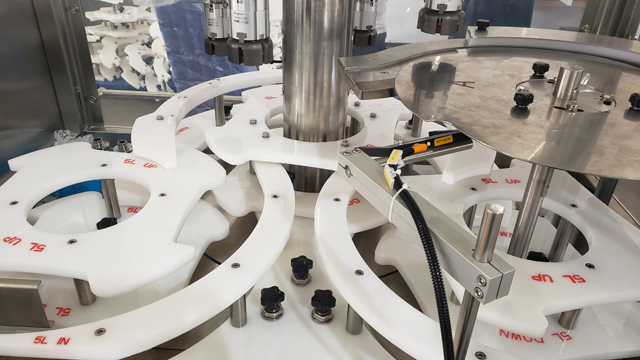

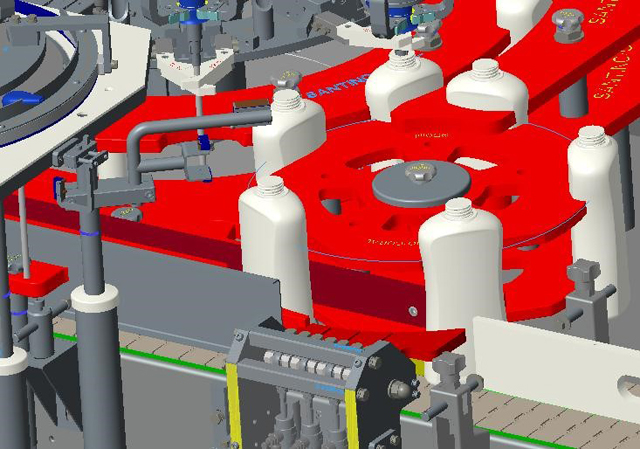

Mengubah Berbagai Produk-Template

Terbuat dari PP, dirancang berdasarkan bentuk botol, dengan permukaan halus. Tidak hanya dapat menstabilkan posisi, mencegah botol tergores, dan memungkinkan penggantian cepat.

Untuk spesifikasi produk yang berbeda, ia mengadopsi desain pelepasan cepat. Template diberi kode warna untuk membedakan antara spesifikasi yang berbeda.

Sistem Penolakan

Dilengkapi dengan konveyor ganda setelah penutupan. Produk yang memenuhi syarat biasanya diangkut, dan produk yang tidak memenuhi syarat (tanpa tutup, tanpa ban dalam, tutup yang salah) akan secara otomatis dibagi ke konveyor lain dengan silinder ayun. Saat blok botol muncul, mesin penutup akan otomatis berhenti dan akan menyala lagi saat masalah teratasi.

Pintu Keamanan

Semua pintu dipasang dengan sakelar batas untuk memastikan mesin berhenti dan mengirimkan sinyal peringatan saat pintu terbuka. Semua mesin area produksi dengan pelindung yang dapat digerakkan saling terkunci secara elektrik untuk mematikan sepenuhnya penggerak utama dan sirkuit kontrol serta menghentikan semua gerakan mesin dengan cepat segera setelah pelindung dibuka.

Parameter Teknis Utama

• • Dimensi: 2000mm (panjang) * 1800mm (lebar) * 2800mm (tinggi)
  • Kepala penutup: 8 kepala
  • Tingkat kelulusan mandiri: 99%
  • Kecepatan: 80bpm
  • Tegangan: 220V-380v, 50-60HZ (Berdasarkan kebutuhan)
  • Daya total: 5kw
  • Sumber udara yang dibutuhkan: sumber udara bersih dan stabil 0,6Mpa
  • Kebisingan saat berlari (desibel): ≦80 desibel
  • Berat mesin: 3,5 ton
  • Bahan mesin Rangka: baja karbon outsourcing rangka baja tahan karat;
  • Tutup ulir yang bersentuhan dengan tutup: poliuretan (PU);
  • Pintu kasa: tepian baja tahan karat, kaca plexiglass; kotak listrik: baja tahan karat;
  • Sambungan dan pemasangan bagian mekanis: baja karbon, baja tahan karat, dll.;
  • Segel: karet

Komponen Teknis Utama

• PLC: Siemens
• Layar sentuh: Siemens
• Servo: Siemens
• Pemutus sirkuit: Schneider
• Konverter frekuensi: Siemens
• Tombol: Schneider
• Lampu alarm: Schmersal
• Sakelar pintu pengaman: Schmersal
• Sensor: SICK/IFM/LEUZE
• Modul jarak jauh: Fbox-WIFI (untuk komunikasi instan dan kendali jarak jauh)

Jika merek di atas sedang kehabisan stok, kami akan memilih merek yang setara sebagai gantinya.

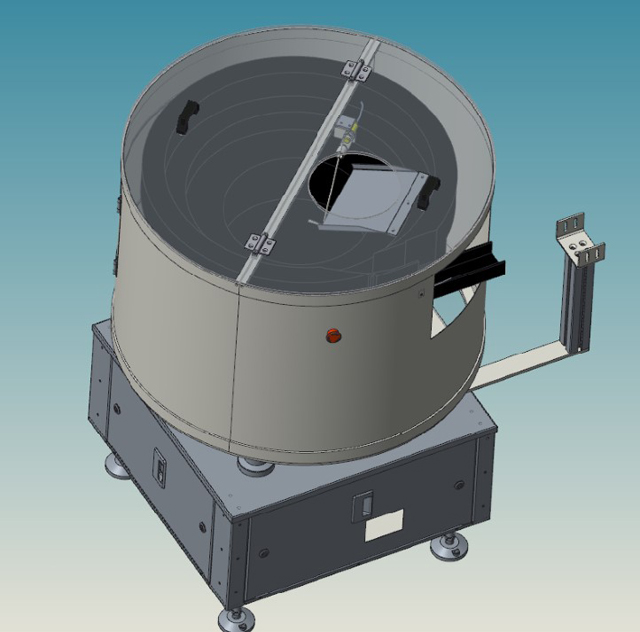

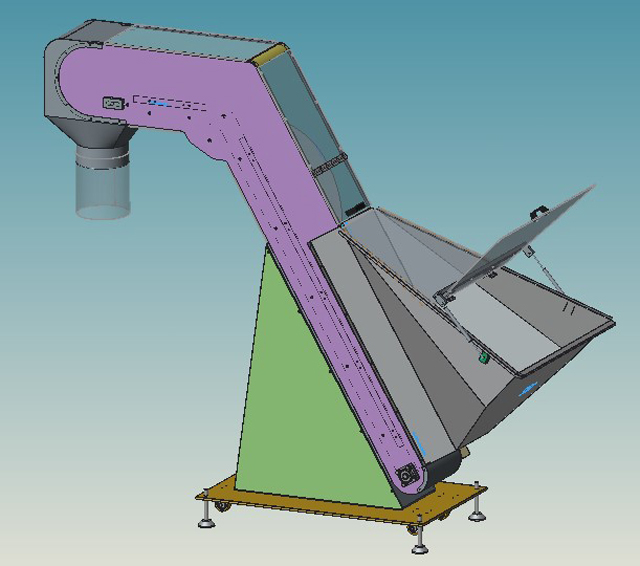

Pengangkat dan Pengacak Tutup Botol Otomatis

• Tujuannya adalah untuk mengatur tutup semprot yang tidak teratur secara teratur dengan prinsip getaran dan tutup bundar dengan memposisikan pelat. Tutup dikeluarkan dari saluran penutup secara teratur, dan mesin penutup digenggam oleh pelat distribusi.
• Kecepatan unscrambler secara otomatis disesuaikan menurut elevator. Elevator terhubung dengan unscrambler, dan secara otomatis mengendalikan kecepatan pengiriman tutup, yang disesuaikan dengan kecepatan seluruh jalur.
• Pengacak dikontrol secara otomatis oleh antarmuka mesin penutup, tanpa penyesuaian manual.
• Parameter dapat disimpan.
• Pergantian cepat.

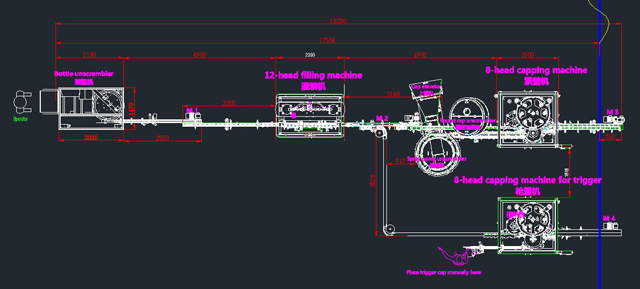

Jalur ini dapat diintegrasikan dengan mesin pengisian kecepatan tinggi untuk membentuk keseluruhan jalur:
