Mesin Penutup Botol Servo Linear Otomatis dengan Kepala Tunggal

Nomor Model: VK-SCC

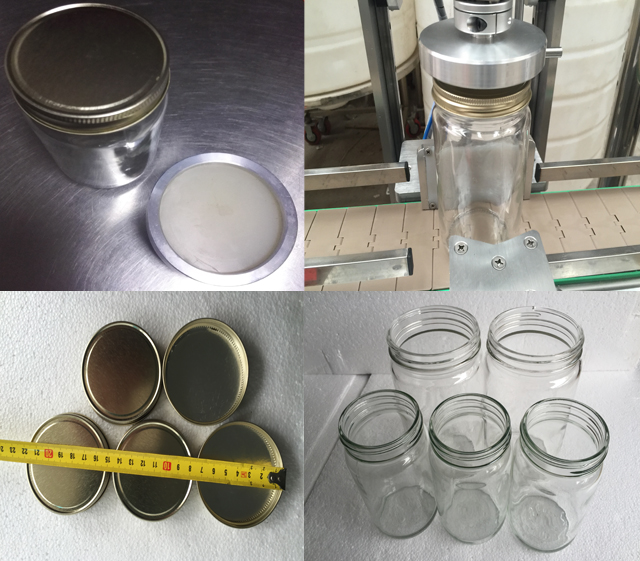

Tinggi botol yang berlaku: 60-380mm
Diameter leher botol yang berlaku: 16-50mm
Tegangan motor: 220v (sesuai pesanan)
Daya motor: 0,37kw
Kapasitas produksi: 1200-1500 botol/jam
Ukuran mesin: 600*210*900mm
Pengepakan: Karton kayu
Berat mesin: 140kg

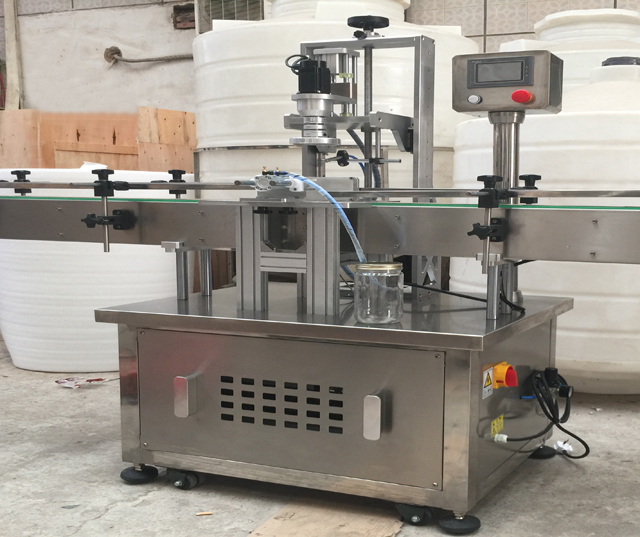

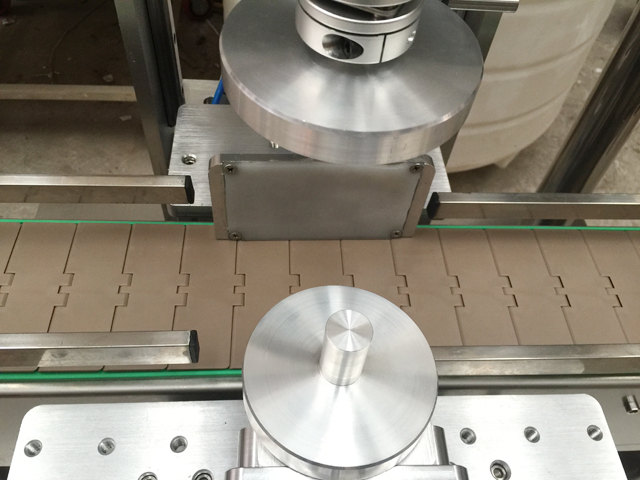

Gambaran Umum Mesin Pembungkus Kepala Tunggal

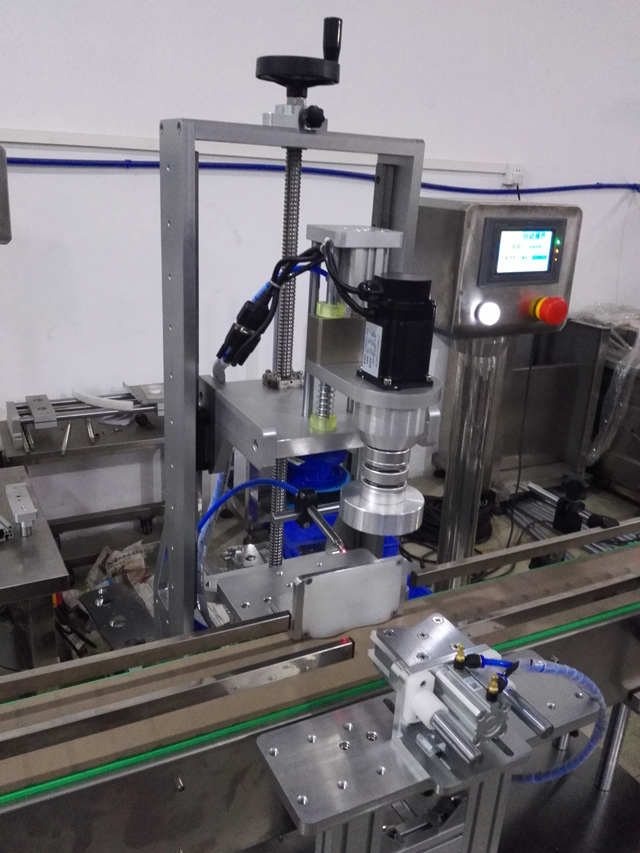

Mengadopsi material baja tahan karat, mesin ini tahan korosi dan mudah dibersihkan. Dengan desain struktur yang ringkas, mesin ini hanya membutuhkan sedikit ruang lantai. Sementara itu, dengan efisiensi dan keandalan yang tinggi, mesin ini memiliki otomatisasi tinggi yang hanya memerlukan satu personel operasional. Mesin ini merupakan peralatan pengisian dan penutupan otomatis yang menggabungkan mekanisme, listrik, dan pneumatik menjadi satu.

Parameter Teknis

Nomor Model: VK-SCC
Tinggi botol yang berlaku: 60-380mm
Diameter leher botol yang berlaku: 16-50mm
Tegangan motor: 220v (sesuai pesanan)
Daya motor: 0,37kw
Kapasitas produksi: 1200-1500 botol/jam
Ukuran mesin: 600*210*900mm
Pengepakan: Karton kayu
Berat mesin: 140kg

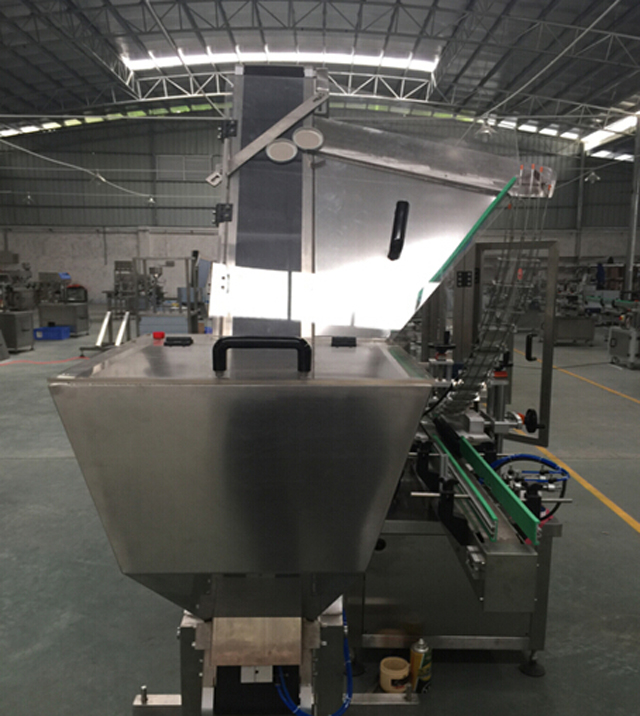

(Catatan: Mesin diberi makan oleh tangan pekerja untuk tutup toples; adalah opsional untuk memilih sistem pemberian tutup otomatis yang gambarnya ditunjukkan seperti di bawah ini)

Instalasi Peralatan

Mesin tidak perlu menanamkan sekrup jangkar terlebih dahulu. Setelah dibongkar, letakkan seluruh mesin di lantai yang kokoh dan datar, lalu sesuaikan tinggi sekrup kaki mesin.

Gunakan pengukur ketinggian untuk mengoreksi kemiringan apa pun guna memastikan setiap kaki memiliki daya dukung beban yang sama. Setelah penyetelan selesai, sambungkan dan kencangkan dengan baik selang pemasukan air, selang pembuangan limbah, catu daya, dan sumber udara.

Penggunaan & Pengoperasian (Fungsi Panel)

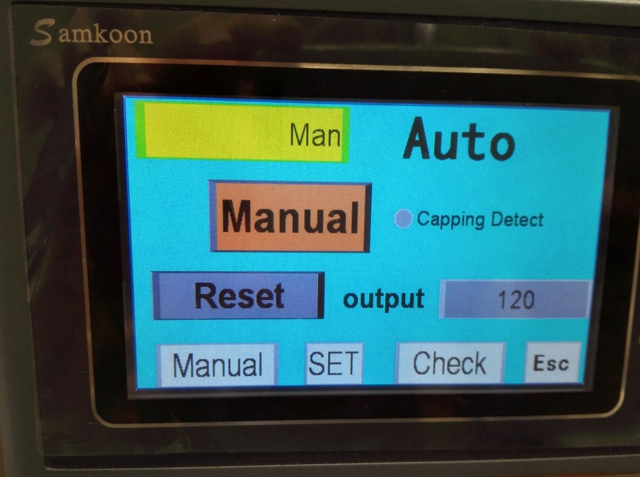

1. Nyalakan saklar daya utama dan saklar di sebelah kanan casing peralatan, lalu antarmuka manusia-komputer menampilkan layar pengaktifan seperti di bawah ini:

2. Klik salah satu ikon, dan layar akan bergeser ke bawah:

3.0 Klik SET untuk masuk ke layar berikut:

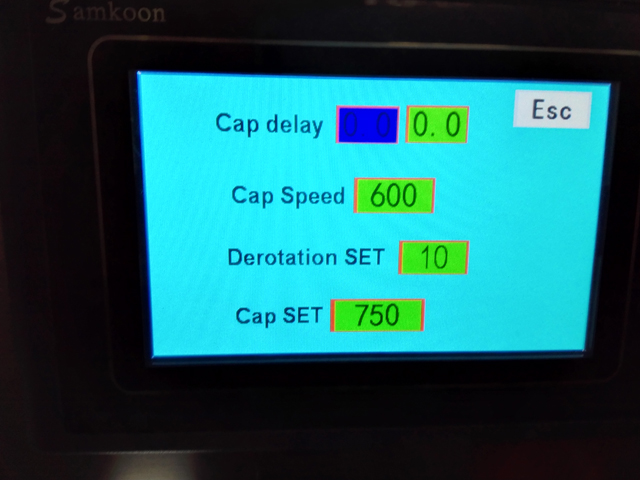

3.1 Capping Delay berarti saat ada botol yang terdeteksi, penundaan dimulai hingga gerakan berikutnya. Ini menambah kemudahan dalam penyesuaian botol dengan ukuran yang berbeda.

3.2 Kecepatan Penutupan adalah kecepatan putaran motor penutup. Pengaturan Penutupan menampilkan nilai pulsa yang menunjukkan waktu penutupan dan posisi penutupan. Alur kerja penutupan adalah pemotongan botol—penutupan—posisi penutupan dilanjutkan—pemotongan botol dihentikan. Bila Penundaan Penutupan bernilai 0, berarti tidak ada penundaan yang ditetapkan.

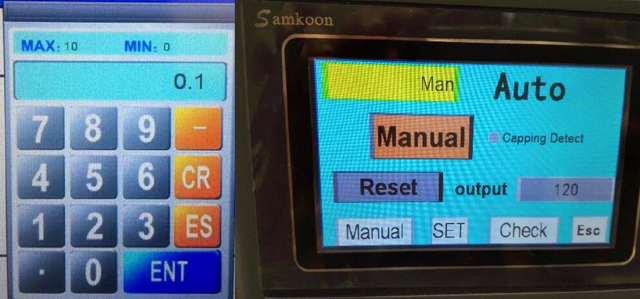

4.0 Klik kotak digit yang sesuai di sebelah kanan parameter dan layar penyesuaian parameter di bawahnya akan muncul, di mana CR untuk menghapus, ES untuk yang sudah ada dan Enter untuk mengonfirmasi. Saat mengklik Manual, mode akan dialihkan ke mode otomatis, dan mesin akan berjalan secara otomatis.

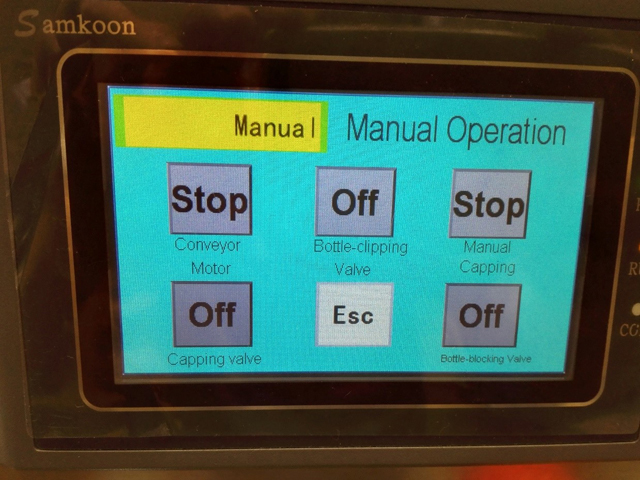

5.0 Kembali ke layar menu dan klik Manual di bagian bawah layar untuk masuk ke layar berikutnya. Jika diperlukan operasi manual terpisah, klik tombol yang sesuai untuk melanjutkan.

6.0 Kembali ke layar menu dan klik Periksa untuk masuk ke layar di bawah ini. Saat indikator menyala, ini menunjukkan input yang sesuai pada PLC memiliki input sinyal. Lihat layar di bawah ini:

Alur Kerja

Sebelum mesin dinyalakan	Layar sentuh menampilkan layar permulaan

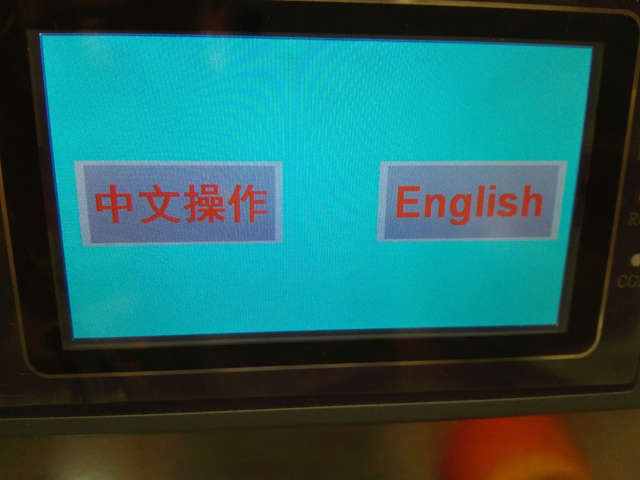

Pilih bahasa	Layar berubah ke layar menu
Klik Manual di bagian bawah layar	Layar beralih ke mode operasi manual	Selama menjalankan secara manual, klik nomor yang sesuai pada keyboard selama commissioning
Klik Otomatis	Layar berubah ke mode otomatis	Klik mulai otomatis, semua prosedur akan dimulai
Klik berhenti darurat	Saat berhenti darurat	Tekan tombol stop darurat jika terjadi kelainan selama produksi dan tekan lagi ketika kelainan telah teratasi

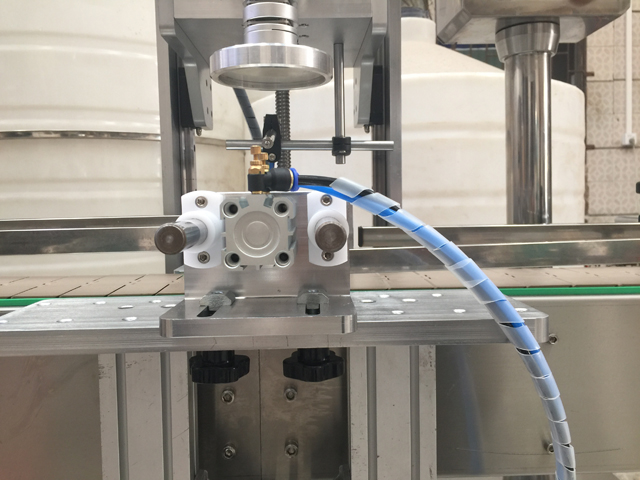

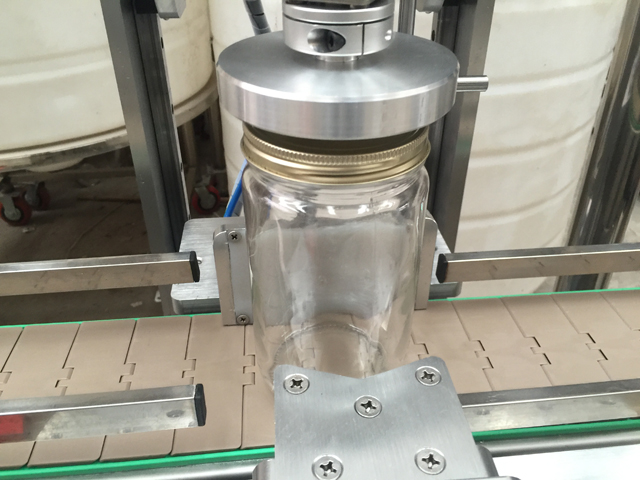

Komisi pemotongan botol	Terdapat sekrup untuk memasang silinder penjepit botol di kedua sisi konveyor. Saat mur soket heksagonal M8 dan kenop pegangan bintang dilonggarkan, dapat digerakkan maju dan mundur untuk memasang botol pada pegangan alat penjepit botol.	Kekencangan kliping botol tidak boleh terlalu ketat atau terlalu longgar tetapi harus sesuai

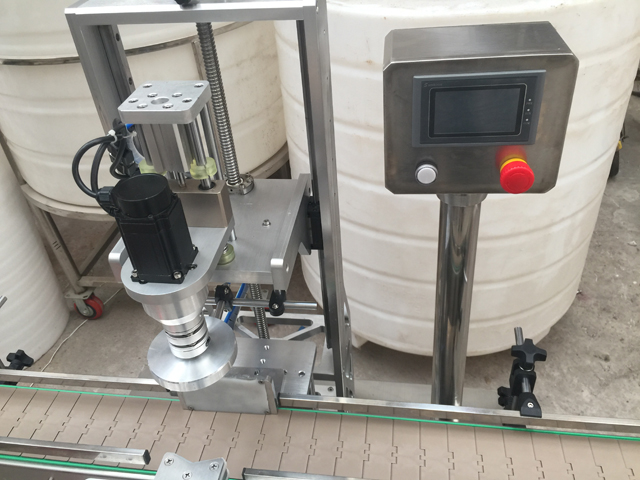

Pembatasan komisioning	Kendurkan kenop pegangan bintang dan putar tangkai tangan di bagian belakang mesin untuk	Saat menutup botol, jangan sampai kontak kepala penutup botol dengan tutup botol terlalu tinggi atau rendah.

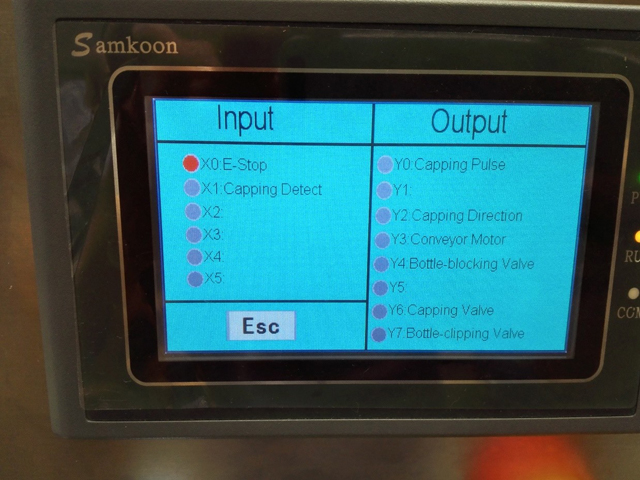

Ilustrasi Input & Output PLC

Deteksi Penutupan X1: Saat ada botol yang terdeteksi, indikator X1 akan menyala. Kemudian penundaan dimulai, dan pemotongan dan penutupan botol dimulai setelah penundaan selesai.

X0 E-stop: Dalam situasi normal, indikator X0 akan mati. Saat ditekan, mesin akan berhenti, dan semua gerakan akan kembali ke posisi semula.

Y0 Capping Pulse: saat indikator Y0 menyala, itu menandakan ada pulsa yang bekerja.

Arah Penutupan Y2: Bila indikator Y2 menyala, artinya arah penutupan sedang bekerja.

Motor Konveyor Y3: Saat indikator Y3 menyala, konveyor berjalan.

Katup Pemblokir Botol Y4: Bila indikator Y4 menyala, artinya silinder penjepit botol sedang bekerja.

Katup Penutup Y6: Bila indikator Y6 menyala, artinya katup penutup berfungsi.

Katup penjepit botol Y7, Bila indikator Y7 menyala, berarti silinder penjepit botol sedang bekerja.

Kesalahan Umum & Pemecahan Masalah

TIDAK	Kesalahan	Kemungkinan Penyebab	Solusi
1	Indikator daya Indikator daya tidak menyala atau menyala tetapi mesin tidak bergerak	Tidak ada masalah catu daya atau kehilangan fase	Periksa apakah ada masalah dengan catu daya masuk dan catu daya dalam kabinet.
2	Silinder tidak bergerak atau bergerak tidak normal	Apakah ada pasokan udara	Buka pasokan udara
		Tidak ada tegangan dengan katup solenoid	Periksa status sirkuit dengan terlebih dahulu memeriksa apakah ada pasokan daya dengan stasiun kerja yang sesuai di kabinet. Jika ada, maka periksa sirkuit eksternal.
		Katup throttle dengan penyetelan yang tidak tepat	Sesuaikan posisi nilai throttle, sehingga saat berputar searah jarum jam, kecepatan silinder akan meningkat; saat berputar berlawanan arah jarum jam, kecepatan silinder akan menurun.
		Apakah parameter pengaturan waktu sudah tepat atau 0.	Setel ulang pengaturan waktu
3	Penutup tidak rapat	Kliping botol tidak kencang atau berputar atau waktu penutupan terlalu pendek	Sesuaikan alat pemotong botol atau tingkatkan waktu penutupan
